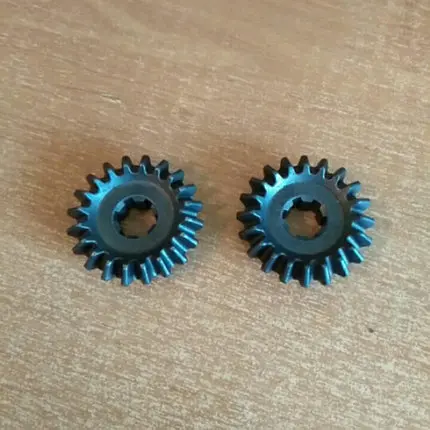

Шестерня пасової косарки Z-20 ST

Шестерня Z-20 ST для пасової косарки

Шестерня призначена для ремонту зубчастої передачі пасової косарки, яку використовують як навісне обладнання для мотоблока. Деталь входить у зачеплення з відповідною шестернею та передає обертання між валами механізму. Позначення Z-20 вказує на 20 зубців — це один з основних параметрів, які потрібно враховувати під час добору.

Конструкція має конічний зубчастий вінець і центральний профільований отвір для встановлення на вал. Така геометрія потребує точного збігу із суміжними деталями: добирати запчастину лише за загальним виглядом або кількістю зубців недостатньо. Форма й розміри посадкового отвору, зовнішній діаметр, товщина, напрямок і профіль зубців мають відповідати параметрам демонтованої шестерні та парної частини передачі.

Коли потрібна заміна

Стан шестерні варто перевірити, якщо у приводі косарки з’явилися сторонній шум, удари, ривки або помітний люфт. Підставою для заміни є відколи, тріщини й деформація зубців, виражене спрацювання їхніх контактних поверхонь, а також пошкодження центральної посадки. Подальше використання деталі з такими дефектами порушує нормальне зачеплення та може прискорити спрацювання суміжної шестерні або вала.

Перед замовленням бажано демонтувати стару деталь і очистити її від забруднень. Так можна правильно порахувати зубці, роздивитися конфігурацію отвору та виконати потрібні вимірювання. Якщо пошкоджено кілька зубців, не слід орієнтуватися лише на вцілілу частину вінця: потрібно перевірити повний профіль і зіставити його з відповідною шестернею.

Що порівняти під час добору

• Кількість зубців: для цієї моделі заявлено Z-20, тобто 20 зубців.
• Тип зубчастого вінця: конічна форма та геометрія зубців мають відповідати парній деталі.
• Посадка на вал: порівняйте форму профільованого отвору, його розміри та розташування відносно вінця.
• Габарити: перевірте зовнішній діаметр, загальну товщину й висоту центральної частини.
• Місце встановлення: ураховуйте конструкцію конкретної пасової косарки та положення шестерні в її передачі.

Назва Z-20 не означає сумісності з усіма косарками, де застосована двадцятизуба передача. У різних моделей можуть відрізнятися модуль і профіль зубців, кут конічної частини, посадка та загальна геометрія. Найнадійніший спосіб вибору — зіставити нову деталь із демонтованою шестернею за всіма переліченими параметрами та перевірити документацію конкретної косарки.

Рекомендації зі встановлення

Перед монтажем потрібно оглянути парну шестерню, вал і посадкове місце. На суміжних поверхнях не повинно бути уламків зубців, забруднень і пошкоджень, що заважають рівному встановленню. Якщо відповідна деталь має значне спрацювання, монтаж лише однієї нової шестерні може не відновити правильного зачеплення; стан обох деталей необхідно оцінювати разом.

Шестерню встановлюють без перекосу та примусового забивання. Після складання перевіряють надійність посадки, відсутність ненормального люфту й вільне обертання механізму вручну в межах, передбачених конструкцією косарки. Обслуговування передачі та застосування мастильного матеріалу виконують за настановою до відповідного обладнання. Правильний добір і акуратний монтаж допомагають відновити передавання обертання та уникнути нерівномірного навантаження на зубці.
