Корпус редуктора приводу ремінної косарки ST

Корпус редуктора приводу ремінної косарки ST

Корпус призначений для ремонту редукторного приводу ремінної косарки виконання ST. Ця деталь є несучою основою редуктора: у ній розміщуються сполучені компоненти передачі, а посадкові поверхні та точки кріплення визначають їхнє взаємне положення після складання. Заміна корпусу дає змогу відновити редуктор, якщо його внутрішні деталі ще придатні до подальшої експлуатації, проте основа пошкоджена, деформована або вже не забезпечує правильного встановлення компонентів.

Потреба в такому ремонті зазвичай виникає після удару, перевантаження, послаблення кріплень або тривалої роботи механізму. Підставою для розбирання можуть бути тріщина, скол, пошкоджена різьба, зношене посадкове місце, помітний перекіс чи неможливість надійно скласти редуктор. Стан корпусу оцінюють разом із валами, підшипниками, шестернями, ущільненнями та кріпленнями, адже встановлення справної корпусної деталі не усуває зношення інших частин передачі.

Конструкція та призначення

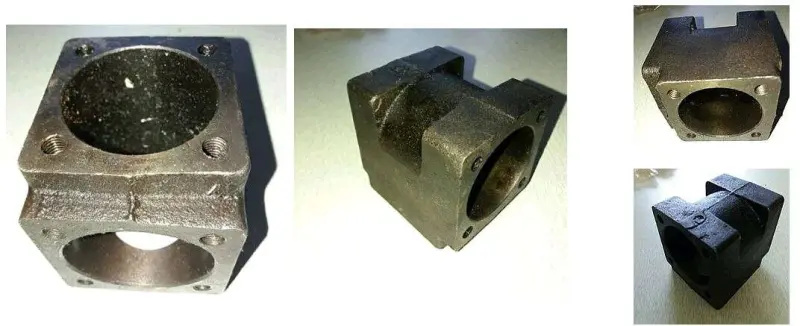

Деталь має форму компактного кутового корпусу з двома циліндричними посадковими зонами, розташованими в різних площинах. На торцевих поверхнях передбачені майданчики й отвори для приєднання суміжних частин. Така конфігурація розрахована на розміщення компонентів редуктора та збереження потрібного положення осей усередині приводу косарки.

Корпус не варто добирати лише за загальним призначенням запчастини. У ремінних косарках застосовуються різні виконання редукторів, які можуть відрізнятися формою основи, орієнтацією отворів, діаметрами посадок і способом з’єднання із сусідніми деталями. Позначення ST звужує пошук, однак перед замовленням потрібно підтвердити саме конструктивний збіг.

Що порівняти під час добору

• загальну форму та розташування виступних частин корпусу;
• взаємну орієнтацію циліндричних посадкових зон;
• діаметр, глибину та профіль кожної посадки;
• кількість, положення та відстань між кріпильними отворами;
• розташування різьбових отворів і опорних площин;
• місця встановлення валів, підшипників, втулок та ущільнень;
• виконання редуктора і спосіб його приєднання до приводу косарки.

Найнадійніший спосіб добору — зняти старий корпус, очистити його та зіставити обидві деталі за всіма сполучуваними поверхнями. Вимірювання виконують штангенциркулем, не обмежуючись приблизним порівнянням зовнішнього розміру. Особливу увагу приділяють посадкам під підшипники й вали: навіть невелика відмінність може завадити складанню або порушити взаємне положення деталей передачі.

Рекомендації зі встановлення

Перед складанням редуктор повністю розбирають та очищають від забруднень і залишків мастильного матеріалу. Шестерні, вали й підшипники, які планують використовувати повторно, перевіряють на вироблення, люфт, заїдання та пошкодження поверхонь. Ущільнення оглядають окремо: зношені деталі можуть спричинити втрату мастила вже після ремонту. Різьбу та кріплення також потрібно перевірити до остаточного складання.

Компоненти мають входити у відповідні посадки без перекосу та нештатного силового припасування. Під час затягування кріплень потрібно зберігати рівномірне прилягання сполучуваних площин. Після складання механізм спочатку прокручують вручну, перевіряючи плавність руху, відсутність заклинювання та стороннього контакту. Потім редуктор випробовують із невеликим навантаженням і повторно оглядають кріплення та місця з’єднань.

Корпус редуктора ST підходить для відновлення ремінного приводу косарки лише за повного збігу геометрії та посадкових точок. Точна перевірка старої деталі перед придбанням допомагає використати сумісні внутрішні компоненти, уникнути повторного розбирання та правильно скласти приводний механізм.
