Вал приводу редуктора пасової косарки Z-6, 15/21/16 мм, L-190 мм ST

Вал приводу редуктора пасової косарки ST

Деталь призначена для ремонту приводу пасової косарки та передає обертання через редуктор. Вал добирають для заміни зношеної або пошкодженої деталі з такою самою посадковою геометрією: загальна довжина становить 190 мм, у позначенні наведено розміри 15/21/16 мм і шліцьове виконання Z-6. Ці параметри потрібно враховувати разом, адже збігу лише довжини чи одного діаметра недостатньо для правильного встановлення.

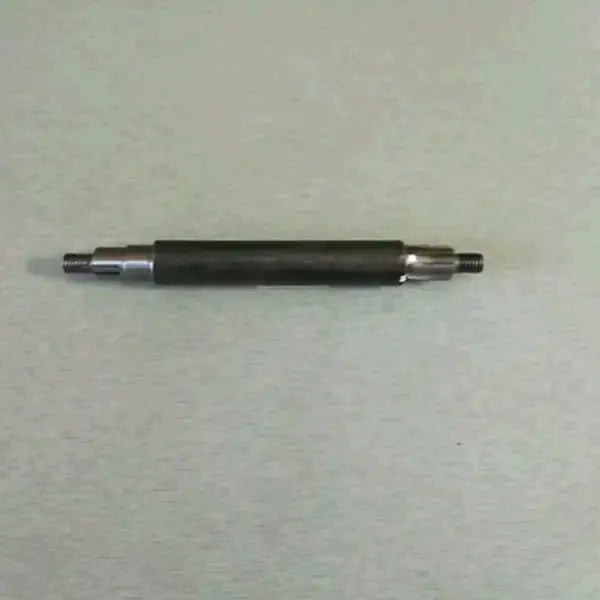

Конструкція має вигляд ступінчастого циліндричного вала. На кінцях передбачені різні приєднувальні ділянки, зокрема шестишліцьова частина та різьбові закінчення. Така геометрія розрахована на з'єднання із суміжними деталями приводу редуктора. Вал установлюють замість штатної деталі без зміни його форми, додаткового сточування посадкових місць або перероблення з'єднань. Якщо старий вал відрізняється кількістю шліців, розташуванням сходинок чи конфігурацією кінців, цю позицію не можна добирати лише за загальним призначенням.

Ключові параметри

• Призначення: привод редуктора пасової косарки.
• Тип деталі: ступінчастий приводний вал.
• Шліцьове виконання: Z-6, тобто шість шліців.
• Розмірне позначення: 15/21/16 мм.
• Загальна довжина: L-190 мм.
• Виконання: ST.

Як перевірити сумісність

Перед вибором зніміть стару деталь і виміряйте її повну довжину від крайньої точки одного кінця до крайньої точки іншого. Потім зіставте три зазначені розміри 15/21/16 мм із відповідними ділянками демонтованого вала. Окремо перерахуйте шліци: потрібне виконання Z-6 має шість виступів. Також порівняйте послідовність сходинок, довжину кожної приєднувальної ділянки, форму переходів і різьбові закінчення. Усі ці ознаки впливають на положення вала всередині редуктора та його з'єднання із сусідніми деталями.

Назва пасової косарки сама по собі не підтверджує сумісність із кожною модифікацією навісного обладнання. Виробники можуть застосовувати в подібних редукторах вали іншої довжини, з відмінною кількістю шліців або зміненою ступінчастою геометрією. Для впевненого добору орієнтуйтеся на фактичні розміри знятої деталі та будову її кінців. Якщо старий вал деформований, довжину зручніше перевіряти по прямій між крайніми торцями, а діаметри — на ділянках без вираженого зношення.

Коли потрібна заміна

Підставою для перевірки вала є помітна деформація, пошкодження шліців, порушення різьби, вироблення посадкових ділянок або люфт у з'єднаннях приводу. Перед установленням нової деталі слід оглянути суміжні компоненти редуктора: пошкоджені шліци, розбиті посадки чи забруднена різьба можуть завадити правильному складанню. Причину пошкодження попереднього вала бажано усунути до монтажу, щоб нова деталь не зазнавала такого самого неправильного навантаження.

Монтаж виконують на зупиненій і надійно зафіксованій техніці. Вал повинен входити в передбачені посадки без перекосу; ударне встановлення та примусове поєднання з'єднань, що не збігаються, неприпустимі. Після складання перевіряють правильність фіксації, вільний рух механізму вручну в допустимому для конкретної косарки порядку та відсутність заїдань. Позиція підходить для ремонту, коли демонтований вал повністю відповідає параметрам Z-6, 15/21/16 мм і L-190 мм, а також збігається з ним за формою приєднувальних ділянок.
