Диск зчеплення ST для мотоблока 190N/195N, 12/15 к.с., 160 мм

Диск зчеплення ST для мотоблоків 190N/195N

Фрикційний диск призначений для зчеплення мотоблоків із дизельними двигунами 190N і 195N потужністю 12/15 к.с. Деталь має зовнішній діаметр 160 мм і центральний отвір розміром 25/28 мм. Ці параметри потрібно враховувати разом із формою шліцьового з’єднання: збіг лише моделі двигуна без перевірки розмірів не є достатньою підставою для встановлення.

Призначення та конструкція

Диск розміщується між сполученими деталями зчеплення та бере участь у передаванні крутного моменту від двигуна до трансмісії. Коли поверхні притиснуті, фрикційні накладки створюють контакт, потрібний для передавання обертання. Під час вимкнення зчеплення деталі роз’єднуються, завдяки чому можна припинити передавання зусилля та перемкнути режим роботи техніки.

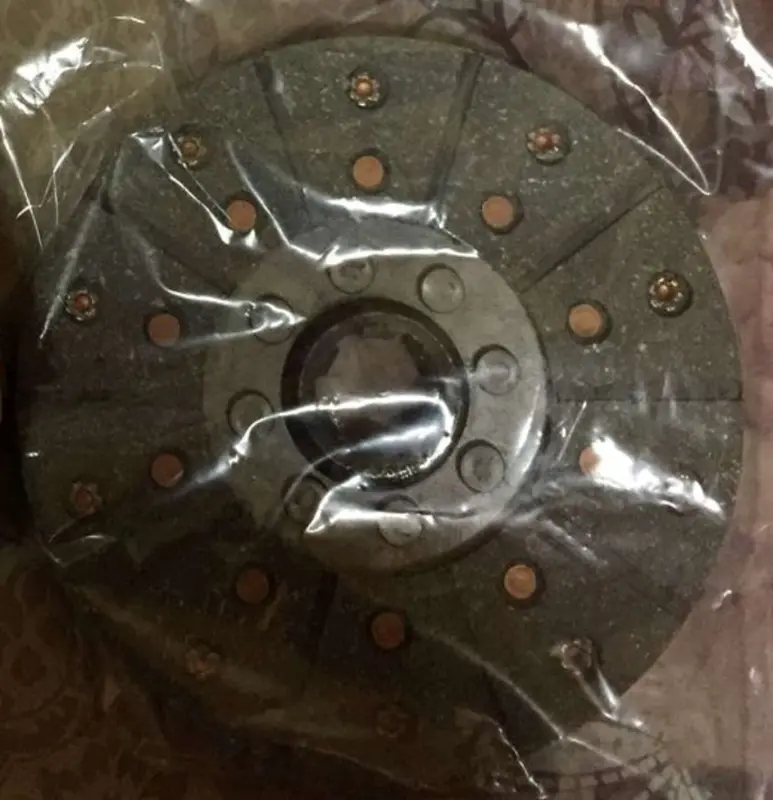

Конструкція включає круглу металеву центральну частину зі шліцьовим отвором і фрикційні накладки, розділені на окремі сектори. Накладки закріплені заклепками по колу. Центральна частина приймає обертання через шліцьове з’єднання, а зовнішня робоча зона контактує з відповідними поверхнями механізму. Таке виконання розраховане на роботу всередині штатної муфти належного розміру.

Що перевірити під час добору

• Модель двигуна: деталь розрахована на застосування з 190N і 195N.
• Клас потужності: товарне позначення передбачає версії 12/15 к.с.
• Зовнішній діаметр: 160 мм.
• Розмір центрального отвору: 25/28 мм.
• Шліцьове з’єднання: профіль, кількість і розташування шліців мають повністю збігатися з валом та демонтованим диском.
• Посадкова геометрія: перед монтажем слід зіставити товщину, форму центральної частини, положення маточини та розташування фрикційних секторів зі старою деталлю.

Позначення 190N і 195N стосуються двигуна, проте різні виконання мотоблоків можуть відрізнятися компонуванням зчеплення. Тому остаточний добір виконують не лише за потужністю або назвою техніки, а за сукупністю моделі двигуна, зовнішнього діаметра, посадкового розміру та геометрії шліців. Якщо старий диск збережений, його зручно використати як зразок для безпосереднього зіставлення.

Коли потрібна заміна

Перевірити стан диска варто за наявності пробуксовування під навантаженням, ривків на початку руху, затримки передавання обертання або нестабільної роботи привода. Причиною таких проявів може бути зношення чи пошкодження фрикційних накладок, однак перед ремонтом потрібно оцінити й інші деталі зчеплення. Нерівномірно зношені або забруднені сполучені поверхні здатні погіршити роботу навіть після встановлення нового диска.

Рекомендації зі встановлення

До складання порівнюють новий і демонтований диски, перевіряють вільну посадку шліцьової частини та відсутність механічних пошкоджень. Фрикційні поверхні мають залишатися чистими й сухими: мастильний матеріал наносять лише там, де це передбачено будовою конкретного механізму, не допускаючи його потрапляння на накладки. Одночасно оглядають відповідні поверхні, кріплення та механізм вимкнення зчеплення.

Диск установлюють у тому самому положенні, яке передбачене конструкцією штатного вузла. Після складання перевіряють хід привода зчеплення, повноту ввімкнення та вимкнення, відсутність заїдань і стороннього контакту. Першу перевірку виконують без високого навантаження, а потім контролюють роботу під час плавного початку руху. Правильний збіг усіх посадкових параметрів допомагає відновити передавання обертання без потреби переробляти штатні деталі мотоблока.
