Вилка вижиму зчеплення мотоблока 180N/190N/195N ST

Вилка вижиму зчеплення мотоблока 180N/190N/195N ST

Вилка призначена для механізму вимикання зчеплення мотоблоків із позначеннями двигуна 180N, 190N та 195N. Під дією приводу керування вона передає зусилля деталям вижимного механізму, завдяки чому зчеплення розмикається, а двигун тимчасово від’єднується від трансмісії. Це дає змогу перемикати передачі та зупиняти рух мотоблока без зупинки двигуна. Деталь підходить для ремонту вузла, у якому встановлена вилка такої самої форми й посадкової геометрії.

Призначення та конструкція

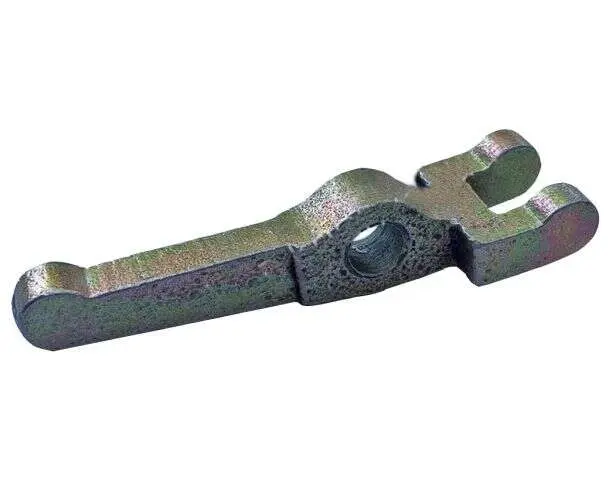

Деталь має форму подовженого важеля з центральним посадковим отвором і роздвоєною робочою частиною. Два виступи вилки взаємодіють із суміжною деталлю механізму, а протилежне плече сприймає зусилля приводу. Центральна зона є місцем установлення та повороту. Така форма перетворює переміщення важеля керування на спрямовану дію, необхідну для вимикання зчеплення.

Вилка не передає крутний момент двигуна та не замінює диски, пружини чи інші деталі зчеплення. Її завдання — забезпечувати механічне переміщення під час увімкнення та вимкнення приводу. Тому стан посадкового отвору, плеча і двох робочих виступів безпосередньо впливає на повноту ходу механізму. Деформація, тріщина, вироблення в місці опори або значне зношення контактних ділянок можуть спричинити збільшений вільний хід, неповне розмикання зчеплення та ускладнене перемикання передач.

Як підібрати вилку

Позначення 180N, 190N та 195N є основним орієнтиром сумісності цієї позиції, проте перед замовленням потрібно врахувати виконання всієї трансмісії. На техніці з однаковим позначенням двигуна можуть застосовуватися різні версії коробки передач і приводу зчеплення. Найкраще зіставити нову вилку з демонтованою деталлю та перевірити не одну ознаку, а всю геометрію одночасно.

• порівняйте загальну форму, довжину плеча та напрямок його вигину;
• перевірте діаметр і розташування центрального посадкового отвору;
• зіставте відстань між двома робочими виступами, їхню ширину та профіль контактних ділянок;
• врахуйте положення вилки відносно осі, тяги або іншої деталі керування;
• переконайтеся, що конфігурація коробки передач і механізму зчеплення відповідає знятій деталі.

Підбору лише за зовнішньою подібністю або назвою двигуна недостатньо: навіть невелика різниця у вильоті плеча, положенні отвору чи відстані між виступами може змінити хід механізму. Якщо стара вилка деформована, контрольні параметри краще зіставляти з посадковим місцем і справними суміжними деталями, а не тільки з погнутим зразком.

Коли потрібна заміна

Перевірити вилку варто, якщо важіль зчеплення отримав надмірний вільний хід, передачі почали вмикатися із зусиллям, привод не забезпечує повного розмикання або наявного діапазону регулювання вже не вистачає. Під час розбирання слід оглянути центральний отвір, обидві робочі точки, переходи між потовщеною частиною та плечем, а також сам важіль по всій довжині. Овальний отвір, вироблення контактних зон, тріщини та зміна форми є підставами для заміни.

Подібні ознаки можуть виникати й через зношення інших компонентів зчеплення, тому перед установленням доцільно перевірити тягу або трос керування, опорні деталі, вісь, вижимний механізм і доступні регулювання. Такий огляд допомагає усунути причину несправності повністю та не перевантажувати нову вилку через заїдання або неправильне положення сусідніх деталей.

Установлення та перевірка роботи

Перед монтажем посадкове місце очищають, а нову й стару деталі ще раз зіставляють за формою та точками взаємодії. Вилка має встановлюватися без примусового згинання, підрізання або розширення отвору. Після складання перевіряють вільне переміщення приводу, відсутність заклинювання та правильне повернення механізму. Вільний хід регулюють відповідно до інструкції конкретного мотоблока та його коробки передач.

Після регулювання зчеплення має повністю вмикатися й вимикатися в усьому передбаченому діапазоні руху важеля. Якщо ходу залишається недостатньо, не слід компенсувати невідповідність надмірним натягуванням приводу: потрібно повторно перевірити геометрію вилки, положення осі та стан суміжних деталей. Позиція 180N/190N/195N ST призначена для відновлення штатного керування зчепленням за точного збігу конструкції вузла.
