Ремкомплект з’єднувальної ланки ланцюга бензопили .325

Ремкомплект з’єднувальної ланки для пиляльного ланцюга .325

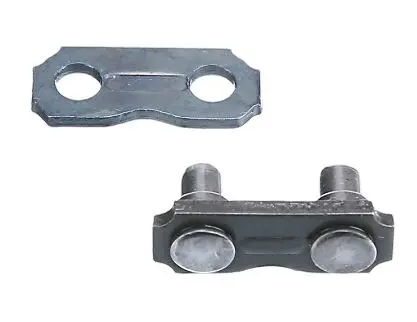

Комплект призначений для з’єднання ділянок і ремонту пиляльного ланцюга бензопили з кроком .325 дюйма. Його застосовують після видалення пошкодженої частини ланцюга, а також під час складання замкненої петлі з відрізка відповідної ланцюгової бухти. Конструкція з’єднання включає пластину з двома попередньо встановленими заклепками та відповідну пластину з двома отворами. Після правильного монтажу ці деталі утримують сусідні ланки та зберігають потрібну рухомість з’єднання.

Що потрібно врахувати під час добору

Крок .325 — основний, але не єдиний параметр сумісності. Пиляльні ланцюги одного кроку виготовляють у різних серіях і варіантах виконання, тому з’єднувальні деталі мають відповідати конкретному ланцюгу за геометрією пластин, розташуванням отворів, діаметром заклепок і відстанню між ними. Перед замовленням покладіть стару з’єднувальну пару поруч із новою та порівняйте форму, висоту, товщину й усі посадкові точки. Якщо стару деталь втрачено, параметри слід визначати за точним типом установленого ланцюга, а не лише за моделлю бензопили або довжиною шини.

Не варто вважати будь-яку з’єднувальну ланку з позначенням .325 універсальною. Відмінності між ланцюгами окремих виробників і серій можуть бути незначними, проте вони впливають на посадку та свободу руху шарніра. Уточніть крок ланцюга, товщину ведучої ланки й позначення його виконання, а потім порівняйте ремонтну пару із сумісними деталями саме для цього різновиду. Кількість ведучих ланок визначає довжину петлі, однак сама собою не підтверджує сумісність з’єднувача.

Призначення та встановлення

Для ремонту пошкоджену ділянку видаляють у місці з’єднувальної пластини, не змінюючи початкового чергування різальних, ведучих і з’єднувальних ланок. Пластину зі встановленими заклепками розташовують з одного боку ланцюга, складають на ній сусідні ланки в правильній послідовності, після чого встановлюють відповідну пластину. Головки заклепок остаточно формують заклепувальним верстатом для пиляльних ланцюгів. Для розбирання зазвичай використовують розклепувач або вичавний верстат, що відповідає кроку .325.

Після заклепування з’єднання має бути щільним, але шарнір повинен рухатися вільно, без заїдання та помітного бічного люфту. Надмірно туга посадка обмежує поворот ланок під час проходження шиною і зірочкою, а надто слабка не забезпечує належної фіксації. Перед установленням ланцюга на пилу перевірте сформовані головки обох заклепок, правильність послідовності ланок та однакову рухомість відремонтованої ділянки порівняно із сусідніми з’єднаннями.

Коли знадобиться ремонтна пара

• з’єднання кінців ланцюга під час виготовлення петлі потрібної довжини з відповідної ланцюгової бухти;
• відновлення ланцюга після професійного видалення локально пошкодженої ділянки;
• заміна раніше розібраного заклепкового з’єднання новими деталями відповідного типу.

Ремонт пиляльного ланцюга потребує точного добору та інструмента, розрахованого на його крок. Якщо неможливо надійно визначити серію ланцюга, розміри з’єднувальних пластин або стан решти ланок, перед складанням варто звернутися до майстерні з обслуговування різальної гарнітури. Це дає змогу перевірити сумісність деталей і отримати з’єднання з правильною рухомістю кожного шарніра.
