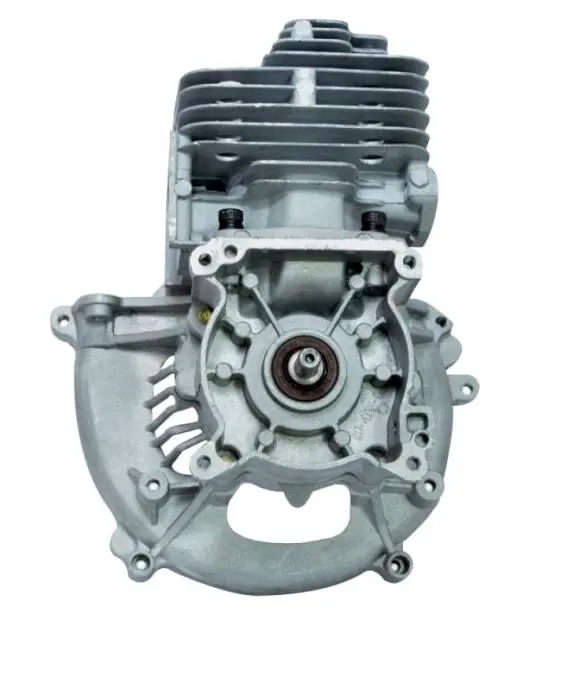

Картер двигуна мотокоси в зборі 1E40F/1E44F із циліндром і колінвалом

Картер двигуна мотокоси 1E40F/1E44F у зборі

Зібрана основа двигуна призначена для ремонту мотокіс і тримерів із позначенням 1E40F або 1E44F. До складу вузла входять картер, циліндр і колінчастий вал — основні деталі, які визначають взаємне розташування поршневої частини та обертового механізму. Такий варіант доречний для ремонту, коли заміна однієї пошкодженої корпусної деталі вже не усуває проблему або потребує окремого добору кількох пов’язаних компонентів.

Картер є корпусною основою двигуна: у ньому розміщується колінчастий вал, а до передбачених посадкових площин приєднуються інші частини силової установки. Колінвал приймає зворотно-поступальний рух поршня через шатунний механізм і перетворює його на обертання, яке далі передається на привід мотокоси. Циліндр спрямовує рух поршня та утворює простір поршневої частини. Зовнішні ребра циліндра збільшують площу відведення тепла під час роботи двигуна.

Що входить до зібраної основи

• Картер — корпус для розміщення та взаємного позиціювання деталей двигуна.
• Колінчастий вал — механізм перетворення руху поршня на обертання привода.
• Циліндр — частина поршневої групи із зовнішнім оребренням для відведення тепла.

Поєднання цих деталей в одній збірці спрощує відновлення двигуна в разі пошкодження корпусу, циліндра або колінвала та позбавляє потреби окремо шукати три базові компоненти. Водночас позначення 1E40F/1E44F не варто вважати єдиним критерієм добору: двигуни одного сімейства можуть мати конструктивні виконання, що відрізняються точками приєднання та геометрією суміжних деталей.

Як перевірити сумісність

Перед замовленням зіставте позначення двигуна, конфігурацію демонтованого вузла та місця його з’єднання з навісними деталями. Перевірте розташування кріпильних отворів, форму картера, посадкову площину циліндра, виходи колінчастого вала та сторони встановлення прилеглих механізмів. Доцільно порівнювати деталь зі старою збіркою повністю, адже збіг лише загального типу мотокоси не підтверджує однакове виконання двигуна.

Окремо визначте, які компоненти зі старого двигуна планується переставляти. Вони мають відповідати посадковим місцям цього картера та циліндра. До монтажу перевіряють стан сполучних поверхонь, кріплення, ущільнень і деталей, що приєднуються. Забруднення, залишки старих ущільнювальних матеріалів і пошкодження на площинах потрібно усунути до остаточного складання.

Коли обирають таку збірку

Картер із циліндром і колінвалом використовують під час комплексного ремонту після механічного пошкодження корпусу, помітного зношення циліндра, деформації або несправності колінчастого вала. Причиною для розбирання двигуна також можуть бути сторонній стукіт, підвищена вібрація, погіршення запуску чи нестабільна робота, але джерело цих ознак слід визначити до придбання: подібні прояви здатні спричиняти й інші деталі мотокоси.

Монтаж передбачає повне розбирання та подальше налаштування двигуна. Потрібно дотримуватися правильного положення деталей, застосовувати відповідні ущільнення й рівномірно затягувати кріплення згідно з вимогами конкретної моделі. Після складання колінвал має обертатися без заклинювання та стороннього опору. За відсутності досвіду ремонту малих бензинових двигунів установлення доцільно доручити фахівцеві. Точна попередня звірка допомагає отримати відповідну основу для відновлення мотокоси та уникнути повторного розбирання через невідповідність посадкових місць.
