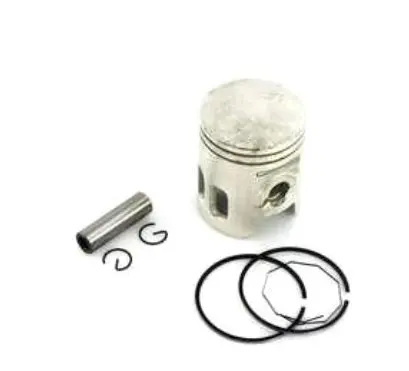

Поршень SEE для Yamaha JOG 90 3WF Ø52,00 мм, палець 12 мм, ремонтний розмір +2,00

Поршень SEE для Yamaha JOG 90 3WF Ø52,00 мм

Поршень призначений для ремонту двотактного двигуна скутера Yamaha JOG 90 із позначенням 3WF. Його діаметр становить 52,00 мм, діаметр поршневого пальця — 12 мм, а позначення 2,00 вказує на збільшений ремонтний розмір. Таку деталь застосовують не під час звичайного профілактичного обслуговування, а для відновлення циліндро-поршневої групи після зношення або розточування циліндра до відповідного діаметра.

Під час роботи двигуна поршень рухається всередині циліндра, сприймає тиск газів і передає зусилля через палець та шатун. Установлені в канавках кільця беруть участь в ущільненні проміжку між поршнем і стінкою циліндра. Від правильного поєднання діаметра циліндра, поршня та кілець залежать компресія, запуск двигуна і стабільність його роботи. Тому розмір 52,00 мм не можна обирати лише за назвою моделі скутера: циліндр має бути підготовлений саме під цей поршень із передбаченим монтажним зазором.

Комплектація та основні параметри

• Призначення: ремонт циліндро-поршневої групи двотактного двигуна.
• Застосування: Yamaha JOG 90 із кодом 3WF.
• Діаметр поршня: 52,00 мм.
• Ремонтне збільшення: +2,00 мм відносно базового розміру 50,00 мм.
• Діаметр пальця: 12 мм.
• Склад набору: поршень, два поршневі кільця, палець і два стопорні кільця пальця.

Як перевірити сумісність

Перед замовленням потрібно перевірити код двигуна, фактичний діаметр циліндра та розмір пальця старого поршня. Позначення JOG охоплює різні покоління й модифікації, тому збіг лише назви моделі не підтверджує придатність деталі. Для цієї позиції визначальними критеріями є двигун 3WF, діаметр 52,00 мм і палець 12 мм. Також порівнюють загальну форму поршня, розташування вікон, висоту від осі пальця до днища та положення замків кілець із демонтованою деталлю.

Розмір +2,00 належить до ремонтного виконання. Його обирають для циліндра, який уже розточений або має оброблятися під поршень діаметром 52,00 мм. Установити такий поршень у циліндр стандартного діаметра неможливо. Водночас не можна призначати остаточний діаметр розточування лише за номіналом 52,00 мм: потрібний зазор визначають за фактичним вимірюванням конкретного поршня та вимогами до обслуговуваного двигуна.

Підготовка до встановлення

До складання циліндр перевіряють на зношення, овальність, конусність, задири та стан робочої поверхні. Поршень вимірюють у передбаченій контрольній зоні, після чого майстер розраховує розмір обробки циліндра. Кільця попередньо встановлюють у циліндр і контролюють проміжок у замках. Вони мають вільно рухатися в канавках, а їхні стики — займати положення, задане фіксувальними штифтами поршня. Довільний поворот кільця для двотактного двигуна неприпустимий, адже його замок не повинен потрапляти у вікно циліндра.

Палець і посадкові отвори мають збігатися за діаметром та не мати пошкоджень. Під час монтажу обидва стопорні кільця повністю встановлюють у канавки й перевіряють їх фіксацію. Внутрішню поверхню циліндра, поршень, палець і кільця змащують мастилом, призначеним для двотактного двигуна. Напрям установлення поршня визначають за його конструкцією, розташуванням вікон і вимогами двигуна 3WF; переносити орієнтацію з іншої моделі без перевірки не можна.

Коли потрібна заміна

Підставою для ремонту є задири на спідниці, пошкодження днища, зношення кільцевих канавок, надмірний проміжок у циліндрі, падіння компресії або наслідки перегрівання. Один лише новий поршень не усуває дефекти зношеного циліндра. Якщо поверхня має глибокі пошкодження або геометрія вийшла за допустимі межі, циліндр спочатку розточують та обробляють під обраний ремонтний розмір.

Цей поршень підходить для цільового відновлення Yamaha JOG 90 3WF за підтвердженого розміру циліндра 52,00 мм і пальця 12 мм. Точні вимірювання до придбання та професійне припасування під час складання допомагають отримати правильний зазор, вільний рух кілець і надійну фіксацію пальця.
