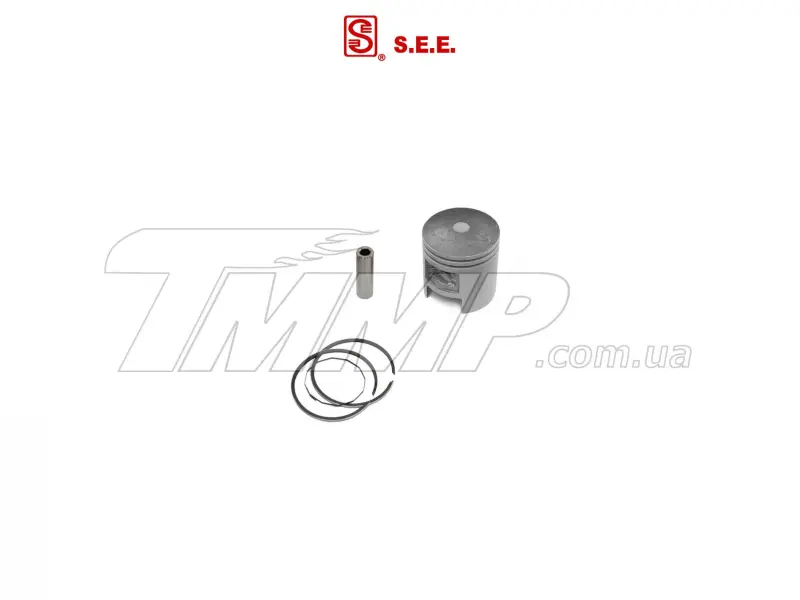

Поршень SEE для 2T TB 60 / Suzuki RUN, ремонтний 1,00, Ø44 мм, палець 10 мм

Поршень SEE для 2T TB 60 / Suzuki RUN, ремонтний розмір 1,00

Призначений для ремонту двотактного двигуна TB 60, який застосовується на Suzuki RUN і сумісній техніці. Поршень рухається всередині циліндра, сприймає тиск газів після згоряння суміші та через поршневий палець передає зусилля на шатун. Від стану цієї пари залежать герметичність камери згоряння, стабільна компресія, упевнений запуск і нормальна робота двигуна під навантаженням.

Діаметр деталі становить 44,00 мм, а позначення 1,00 вказує на ремонтний розмір відносно стандартного поршня діаметром 43,00 мм для цієї серії. Такий варіант використовують не як довільну заміну штатної деталі, а після розточування або відновлення циліндра під відповідний діаметр. Параметр p-10 означає діаметр поршневого пальця 10 мм. Обидва значення потрібно враховувати одночасно: збігу лише за назвою моделі або робочим об’ємом двигуна недостатньо для правильного підбору.

Що перевірити перед вибором

• Тип двигуна: поршень розрахований на двотактну конфігурацію TB 60.
• Застосування: товар належить до поршнів для Suzuki RUN; за наявності різних версій двигуна потрібно звірити конструкцію демонтованої деталі.
• Діаметр: номінальний розмір нового поршня — 44,00 мм, що відповідає ремонтному позначенню 1,00 у цій розмірній лінійці.
• Поршневий палець: потрібний діаметр — 10 мм. Також порівнюють довжину пальця, розташування бобишок і посадку у верхній головці шатуна.
• Геометрія: до складання зіставляють висоту поршня, положення отвору під палець, форму днища, кількість і розміщення канавок під кільця.
• Циліндр: фактичний внутрішній діаметр вимірюють інструментом, а монтажний проміжок визначають за вимогами до конкретного циліндра та поршня.

Коли потрібна заміна поршня

Підставою для розбирання циліндро-поршневої групи можуть бути зниження компресії, ускладнений запуск, втрата тяги, сторонній стукіт або наслідки перегрівання. Під час дефектування перевіряють днище й спідницю поршня, стан канавок, рухливість кілець, отвір під палець і поверхню циліндра. Задири, тріщини, прогар, помітне зношення канавок або надмірний проміжок потребують усунення причини несправності та добору деталей належного ремонтного розміру.

Установлення поршня Ø44,00 мм доцільне лише в циліндр, підготовлений саме під цей розмір із потрібним робочим проміжком. Якщо циліндр зберіг стандартний діаметр 43,00 мм або вже оброблений під інший розмір, цей поршень не підійде. Рішення про розточування приймають після вимірювання циліндра в кількох поясах і напрямках: такий контроль дає змогу виявити овальність і конусність, які неможливо надійно оцінити звичайною лінійкою чи штангенциркулем.

Рекомендації зі встановлення

До складання очищують циліндр і канавки, перевіряють стан шатуна, голчастого підшипника, пальця та стопорних деталей. Поршневі кільця мають вільно рухатися у своїх канавках, а їхні замки — займати передбачене конструкцією положення. Палець установлюють без перекосу й ударного навантаження; стопорні деталі повністю розміщують у посадкових канавках. Напрямок поршня визначають за конструкцією демонтованої деталі та вимогами двигуна, оскільки неправильна орієнтація у двотактному моторі може порушити взаємодію поршня з вікнами циліндра.

Після монтажу колінчастий вал кілька разів провертають вручну, контролюючи вільний хід без заїдань. Для надійного ремонту одночасно оцінюють циліндр, кільця, підшипник верхньої головки шатуна та стан системи змащення. Поршень SEE Ø44,00 мм підходить для відновлення TB 60 / Suzuki RUN тоді, коли вимірювання підтвердили ремонтний розмір 1,00, палець 10 мм і збіг усієї приєднувальної геометрії.
