Траверса вилки Zongshen RACE TM EVO

Траверса вилки Zongshen RACE TM EVO

Траверса призначена для ремонту кермової частини та передньої вилки скутера Zongshen RACE у виконанні TM EVO. Вона поєднує кермовий стрижень із двома перами вилки, утримує їх у заданому взаємному положенні та дає передній частині змогу повертатися відносно рами. Деталь обирають під час відновлення штатної конструкції після зношення посадкових зон, деформації або пошкодження кріплень.

Конструкція та призначення

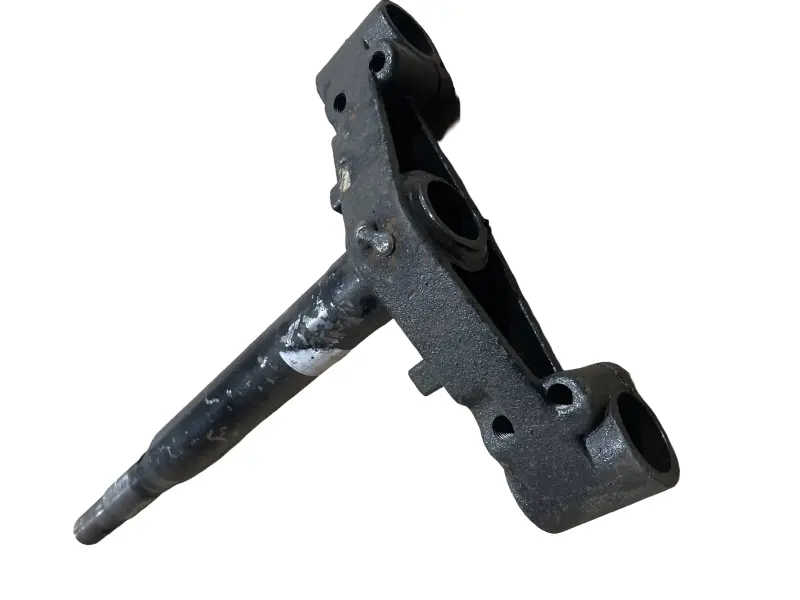

Траверса виконана як цілісна деталь темного кольору зі встановленим кермовим стрижнем. З обох боків розташовані два циліндричні посадкові отвори для пер вилки, а в центральній частині передбачена зона з’єднання з кермовою колонкою. Корпус також має отвори й виступи для штатного кріплення та суміжних компонентів. Таке компонування поєднує ліву і праву сторони вилки з віссю кермового механізму.

Під час повороту керма траверса передає рух на обидва пера вилки, тому точне взаємне розташування посадкових місць впливає на складання всієї передньої частини. Справна деталь допомагає зберігати паралельність пер, правильне положення колеса та вільний поворот кермового механізму. Якщо стара траверса зігнута, має тріщини, пошкоджену різьбу, розбиті посадкові зони або сліди сильного удару, її стан потрібно оцінювати разом із вилкою, кермовим стрижнем і підшипниками колонки.

Що перевірити перед вибором

Назва моделі є першим орієнтиром, однак для впевненого добору слід зіставити нову деталь зі знятою траверсою. У скутерів однієї серії можуть траплятися різні роки випуску та варіанти передньої частини, тому самого позначення Zongshen RACE недостатньо.

• Кермовий стрижень: порівняйте його загальну довжину, діаметри окремих ділянок, розташування сходинок, різьбу та посадкові місця під підшипники.
• Кріплення вилки: перевірте діаметр двох отворів під пера, відстань між їхніми центрами та спосіб фіксації.
• Форма корпусу: зіставте вигини, товщину зон кріплення, положення технологічних отворів і обмежувачів повороту.
• Суміжні деталі: переконайтеся, що верхня траверса, підшипники, кріплення й компоненти кермової колонки відповідають обраній конфігурації.
• Стан передньої частини: до складання перевірте пера вилки та посадкові поверхні, адже деформація сусідніх деталей може завадити правильному встановленню.

Встановлення та перевірка після ремонту

Для заміни передню частину скутера розвантажують, після чого демонтують колесо, компоненти вилки та деталі кермової колонки в послідовності, передбаченій конструкцією конкретної модифікації. Підшипники та їхні доріжки очищують і оглядають до остаточного складання. Пошкоджені або зношені суміжні деталі не варто встановлювати повторно, оскільки люфт чи заїдання неможливо усунути лише заміною траверси.

Пера потрібно розташувати на однаковій висоті та без перекосу. Різьбові з’єднання затягують у визначеній послідовності й з моментом, наведеним у сервісних даних для відповідної версії скутера. Довільне надмірне затягування здатне деформувати затискні зони, а недостатня фіксація не утримає вилку в належному положенні.

Після складання перевіряють плавність повороту керма від упору до упору, відсутність люфту в колонці, однакове положення пер і правильну орієнтацію переднього колеса. Траверса Zongshen RACE TM EVO підійде для планового відновлення передньої частини лише за повного збігу геометрії, посадок і кріплень зі штатною деталлю.
