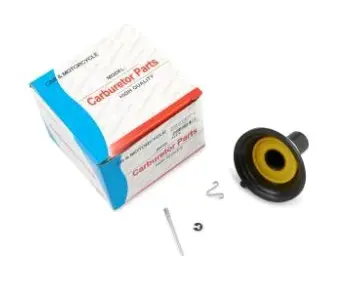

Мембрана карбюратора з вакуумною заслінкою та голкою GY6 50 4T, Ø16 мм

Мембрана карбюратора із заслінкою та голкою для GY6 50

Деталь призначена для карбюраторів чотиритактних скутерних двигунів GY6 50 та поєднує основну мембрану, вакуумну заслінку діаметром 16 мм і дозувальну голку. Така збірка встановлюється у верхній частині карбюратора постійного розрідження й бере участь у зміні прохідного перерізу та дозуванні пального під час набирання обертів. Вона підходить для ремонту справного корпусу карбюратора, коли потрібно замінити пошкоджену мембрану, зношену голку або заслінку, що заїдає, без придбання карбюратора в зборі.

Як працює деталь

Коли розрідження змінюється, мембрана переміщує з’єднану з нею заслінку. Разом із заслінкою підіймається або опускається голка, яка входить у паливний канал. Положення цих деталей впливає на кількість суміші, що надходить до двигуна на перехідних режимах і під час відкривання газу. Еластичний край мембрани має герметично розташовуватися в посадковій канавці корпусу: розрив, прокол, деформація або неправильне укладання порушують дію вакуумного приводу.

Перевірка цієї частини карбюратора доречна за наявності провалів під час розгону, запізнілої реакції на ручку газу, нестабільного набирання обертів або після виявлення пошкодження мембрани під час обслуговування. Такі прояви можуть мати й інші причини, тому перед заміною варто також перевірити чистоту каналів, подавання пального, стан впуску та відсутність підсмоктування повітря. Ця позиція призначена для ремонту мембранно-заслінкової частини та не замінює очищення чи діагностику інших систем карбюратора.

Що врахувати під час вибору

• Тип двигуна: деталь розрахована на чотиритактну платформу GY6 50; позначення двигуна та тип установленого карбюратора потрібно перевірити до замовлення.
• Діаметр заслінки: заявлений розмір становить 16 мм. Вимірювати та порівнювати слід саму заслінку, а не зовнішній діаметр гумового краю мембрани.
• Виконання: передбачена основна мембрана, з’єднана з вакуумною заслінкою, а також голка. Це не прискорювальна мембрана й не мембрана пускового пристрою.
• Посадкова форма: порівняйте зі знятою деталлю діаметр і профіль обода мембрани, форму заслінки, розташування напрямних та довжину голки. Карбюратори однієї моторної платформи можуть мати конструктивні відмінності.
• Стан карбюратора: заміна такої збірки доцільна, якщо корпус, кришка, пружина та посадкові поверхні придатні до подальшої експлуатації.

Установлення та перевірка

Роботи виконують на чистому карбюраторі, щоб забруднення не потрапили до вакуумної камери й паливних каналів. Верхню кришку знімають обережно: під нею розташована поворотна пружина. Стару збірку виймають рівно вгору, після чого оглядають посадкову канавку та зіставляють обидві деталі. Голку вводять у її канал без бічного зусилля, а край мембрани рівномірно вкладають по всьому периметру. Перекручений або затиснутий кришкою обід не забезпечить правильного переміщення заслінки.

Перед остаточним складанням заслінка має рухатися вільно, а мембрана — лежати без складок і пошкоджень. Пружину та кришку повертають у початкове положення, не зміщуючи гумовий край. Після встановлення перевіряють запуск, холостий хід і реакцію двигуна на поступове відкривання газу. Точне зіставлення розміру 16 мм, конфігурації мембрани та голки з установленим карбюратором допомагає вибрати належну деталь і уникнути повторного розбирання.
