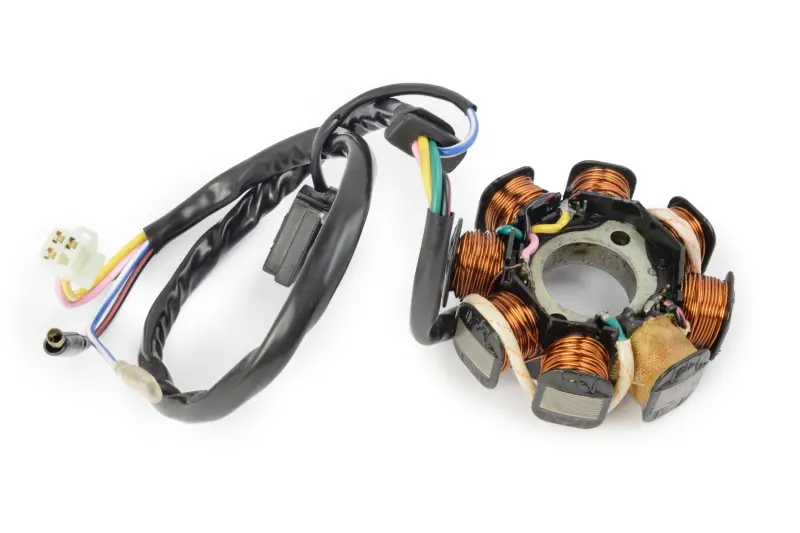

Статор генератора 4T GY6 50 (7+1 котушок) TM

Статор генератора 4T GY6 50 (7+1 котушок) TM

Статор призначений для ремонту електричної системи скутера з чотиритактним двигуном сімейства GY6 50. Це нерухома частина генератора: пластина з обмотками та вивідним джгутом працює разом із ротором і бере участь у виробленні електричної енергії для штатних кіл техніки. Цей варіант має конфігурацію 7+1 котушок і роз’ємне підключення на 3+2 контакти.

Такий статор обирають для заміни деталі з пошкодженими обмотками, порушеною ізоляцією або несправністю кіл, пов’язаних із генератором. Після діагностики та за умови повного збігу виконання він дає змогу відновити штатну роботу генераторного вузла. Проте нестабільна робота електрообладнання не завжди свідчить про несправність саме статора. Перед купівлею та заміною радимо перевірити роз’єми, проводку, з’єднання з масою, регулятор напруги й інші елементи електричної системи за схемою конкретного скутера.

Як правильно підібрати статор

Самого позначення GY6 50 недостатньо для точного підбору, адже в цьому сімействі трапляються різні модифікації генераторного вузла. Спочатку переконайтеся, що на скутері встановлено чотиритактний двигун GY6 50, а потім зіставте новий статор із демонтованою деталлю. Конфігурація обмоток має відповідати схемі 7+1, а роз’єми — підключенню на 3+2 контакти.

Окремо порівняйте кількість і форму роз’ємів, число контактів, довжину та напрямок проводів. Перевірте розташування кріпильних отворів, внутрішній і зовнішній діаметри посадкової частини. Навіть за помітної зовнішньої схожості відмінності в геометрії, кріпленні чи підключенні можуть унеможливити встановлення. Тому не варто обирати деталь лише за кількістю котушок або загальним виглядом — значення має відповідність усіх параметрів.

Збережіть старий статор до повного завершення ремонту. З ним зручніше послідовно порівняти посадкову частину, кріплення, обмотки, джгут і роз’єми. Якщо генератор, проводку чи елементи запалювання на скутері вже замінювали, орієнтуйтеся на фактичну конфігурацію встановленого обладнання. У такій ситуації виконання техніки може відрізнятися від варіанта, який зазвичай пов’язують із певною модифікацією двигуна.

Монтаж і перевірка

Для встановлення потрібно отримати доступ до генераторного вузла, від’єднати відповідні роз’єми та демонтувати старий статор. Перед остаточною фіксацією нової деталі ще раз зіставте геометрію посадкової частини й положення кріпильних отворів. Вивідний джгут прокладіть штатним маршрутом. Не допускайте перетискання чи надмірного натягування проводів, а також їх контакту з рухомими частинами.

Після монтажу перевірте надійність кріплення статора та правильність з’єднання роз’ємів на 3+2 контакти. Далі проконтролюйте роботу електричних кіл скутера. Статор TM підходить для відновлення генераторного вузла 4T GY6 50, якщо конфігурація 7+1, тип підключення, точки кріплення та розміри посадкової частини збігаються з параметрами замінюваної деталі.
