Статор генератора Honda DIO 50 (5+1 котушок) ST

Статор генератора Honda DIO 50 (5+1 котушок) ST

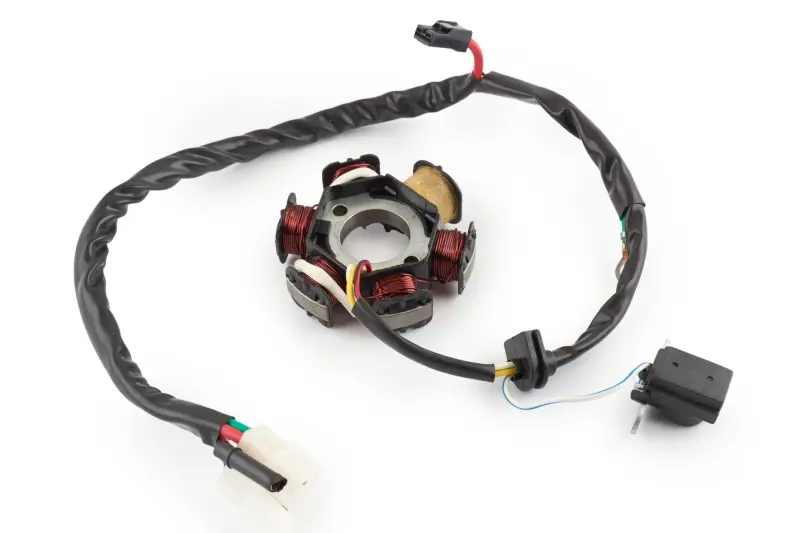

Статор призначений для ремонту генераторного вузла японських скутерів Honda DIO з двигуном об’ємом 50 см³. Він працює разом із ротором та бере участь у формуванні електричного живлення систем скутера. Деталь використовують для заміни пошкодженого або несправного штатного статора, коли потрібно відновити роботу генераторної частини без окремого підбору обмоток, дротів і з’єднувачів.

Виконання 5+1 котушок — головний орієнтир під час вибору. Генераторні системи Honda DIO можуть відрізнятися формою монтажної пластини, точками кріплення, розташуванням датчика, кількістю та розведенням дротів, типами роз’ємів і напрямком виходу кабелю. Тому перед замовленням статор потрібно зіставити зі знятим вузлом. Модель скутера й об’єм двигуна визначають призначення запчастини, проте не замінюють перевірки конструкції: різні покоління та модифікації Honda DIO можуть мати відмінності в електрообладнанні.

Статор виконаний як готова монтажна пластина з установленими обмотками, проводкою та з’єднувачами. Під час заміни не доведеться окремо переносити штатні дроти або шукати роз’єми від іншої версії. Зібрану конструкцію встановлюють єдиним вузлом після перевірки кріплень, розташування елементів і способу підключення.

Що перевірити перед замовленням

Порівняйте деталь із демонтованим статором за такими ознаками:

• виконання та кількість котушок — 5+1;
• геометрія металевої пластини й розташування кріпильних отворів;
• положення датчика та інших елементів на основі;
• кількість дротів, схему їх розведення та довжину джгута;
• форму колодок, штекерів та інших з’єднувачів;
• напрямок виходу кабелю з кришки двигуна.

Особливо ретельне зіставлення потрібне після ремонту двигуна, заміни кришки генератора або встановлення електрообладнання від іншої модифікації. За таких умов зовні подібний статор може не збігатися за кріпленням чи підключенням. Якщо на демонтованій штатній деталі збереглося маркування, його також можна врахувати разом із конструктивними ознаками.

Коли потрібна заміна

Статор замінюють у разі обриву обмотки, пошкодження ізоляції, перегріву або діагностованої несправності генераторної частини. Нестабільна робота електрообладнання не завжди спричинена саме статором, тому перед придбанням варто перевірити проводку, з’єднувачі, стан ротора та пов’язані елементи електричної системи. Попередня діагностика дає змогу визначити несправний вузол і придбати необхідну для ремонту деталь.

Встановлення

Монтаж виконують відповідно до схеми підключення конкретного скутера. Перед остаточним складанням слід переконатися, що пластина правильно стала на посадкове місце, точки кріплення збігаються, датчик розташований належним чином, а роз’єми підключаються без перероблення. Джгут прокладають без натягу, різких перегинів і контакту з рухомими деталями. Кабель має виходити з кришки двигуна в напрямку, передбаченому штатним компонуванням.

Характеристики

• Призначення: статор генератора для скутера.
• Застосування: Honda DIO.
• Об’єм двигуна: 50 см³.
• Конфігурація: 5+1 котушок.
• Конструкція: монтажна пластина з обмотками, проводкою та з’єднувачами.

Цей статор призначений для обслуговування Honda DIO 50 за умови, що на скутері встановлено вузол у виконанні 5+1 котушок. Зіставлення форми основи, кріплень, положення датчика, проводки та роз’ємів зі штатною деталлю допоможе правильно підібрати запчастину й уникнути повторного розбирання генератора через конструктивну невідповідність.
