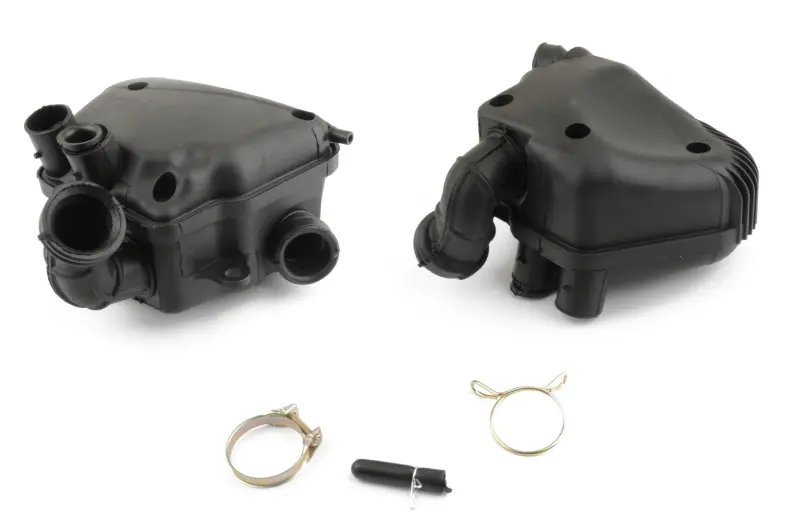

Повітряний фільтр у зборі ST для Yamaha BWS 100

Повітряний фільтр у зборі ST для Yamaha BWS 100

Готовий корпус повітряного фільтра призначений для впускної системи скутера Yamaha BWS 100 із двотактним двигуном об’ємом 100 см³. Деталь приймає повітря, спрямовує його через фільтрувальний матеріал до карбюратора та допомагає обмежити потрапляння дорожнього пилу у впуск. Такий варіант доречний під час ремонту, коли потрібно замінити не лише внутрішній фільтрувальний матеріал, а й пошкоджений, деформований або відсутній корпус.

Призначення корпусу повітряного фільтра

Усередині корпусу розміщується фільтрувальний матеріал, а патрубки з’єднують повітряний фільтр з іншими частинами впуску. Закрита конструкція організовує заданий шлях повітряного потоку та захищає фільтрувальну частину від прямого впливу бруду й бризок. У штатній схемі Yamaha BWS 100 корпус працює разом із кришкою, повітропроводами, ущільненнями, впускним патрубком, дренажною трубкою та кріпильними деталями.

Справність усього корпусу важлива не менше за стан фільтрувального матеріалу. Тріщини, зламані кріплення, деформований стик кришки або нещільне з’єднання патрубка здатні утворити обхідний шлях для повітря. Надмірно забруднений фільтр, навпаки, обмежує його надходження. В обох випадках потрібно обслужити впуск і перевірити суміжні деталі, а не обмежуватися зовнішнім очищенням корпусу.

Що перевірити під час підбору

• Модель і двигун: деталь розрахована на Yamaha BWS 100 із двотактним двигуном 100 см³. Позначення BWS без числа недостатньо, адже в цьому сімействі є інші об’єми та варіанти конструкції.
• Форма корпусу: порівняйте загальний контур, розташування кришки й орієнтацію патрубків зі знятою деталлю.
• Точки кріплення: мають збігатися кількість, положення та напрямок монтажних опор.
• З’єднання: перевірте розміщення всіх повітряних і допоміжних штуцерів, а також внутрішні діаметри місць приєднання.
• Виконання скутера: перед замовленням урахуйте рік випуску та ринок постачання техніки, якщо ці відомості доступні. В різних модифікаціях однакова торгова назва не завжди означає цілком однаковий впуск.

Установлення та обслуговування

Перед монтажем слід оглянути суміжні шланги, хомути, ущільнення та посадкове місце. Зношений патрубок або послаблений затискач може порушити герметичність навіть зі справним новим корпусом. Робочу ділянку очищають до роз’єднання впуску, щоб під час установлення забруднення не потрапили до карбюратора. Корпус розміщують без перекосу, кріплення затягують рівномірно, а патрубки насувають на всю передбачену глибину та фіксують відповідними хомутами.

До запуску двигуна потрібно перевірити, чи правильно розташований фільтрувальний матеріал, чи закрита кришка по всьому периметру та чи не перетиснуті повітропроводи. Окремої уваги потребують дренажне з’єднання та невеликі штуцери: їхнє призначення і підключення мають відповідати знятій деталі. Експлуатація з відкритим патрубком, відсутнім фільтрувальним матеріалом або щілиною між частинами корпусу залишає впуск без передбаченого очищення.

Коли потрібна заміна

Корпус у зборі обирають після механічного пошкодження, втрати кришки чи кріплень, порушення посадки патрубків, а також під час відновлення скутера з некомплектним впуском. Якщо оболонка ціла, а всі з’єднання герметичні, причиною обслуговування може бути лише забруднений внутрішній фільтр. Тому перед придбанням доцільно зняти стару деталь, визначити обсяг потрібного ремонту та зіставити її геометрію з цим виконанням ST.

Після встановлення контролюють стійкість корпусу, щільність усіх з’єднань і відсутність стороннього підсмоктування повітря. Правильно підібраний та акуратно встановлений повітряний фільтр повертає впускній системі Yamaha BWS 100 штатне компонування і створює умови для нормальної роботи карбюратора та двигуна.
