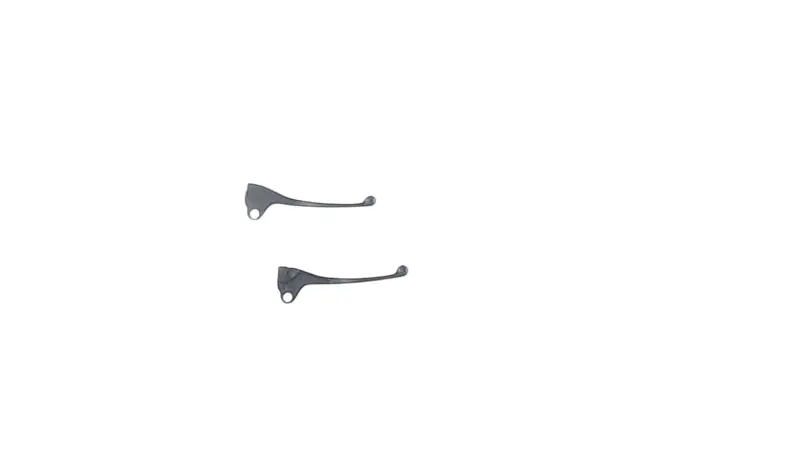

Важелі гальма Honda DIO, TACT, барабан/барабан, ST

Важелі гальма Honda DIO і TACT для барабанної системи

Комплект із двох голих кермових важелів призначений для скутерів Honda DIO і TACT із переднім та заднім барабанними гальмами. Кожен важіль приймає зусилля руки й через відповідний трос приводить у дію гальмівний механізм колеса. Таке виконання обирають для ремонту штатних органів керування, коли основи важелів, троси та інші деталі на кермі залишаються придатними до подальшої експлуатації.

Позначення «барабан/барабан» стосується конфігурації гальм скутера: обидва важелі працюють із механічним тросовим приводом. Комплект не слід плутати з варіантом «диск/барабан», у якому правий орган керування пов’язаний із гідравлічним переднім гальмом і має іншу конструкцію. Відповідність типу переднього гальма має особливе значення: зовні близькі деталі для різних виконань Honda DIO і TACT не завжди взаємозамінні.

Що перевірити під час підбору

Назви серії скутера недостатньо для остаточного вибору, адже родини DIO і TACT охоплюють різні покоління та модифікації. Перед придбанням зіставте нові важелі зі знятою парою та встановленими основами на кермі. Перевіряти потрібно не лише загальну довжину й вигин, а й геометрію ділянки біля осі: саме вона визначає посадку деталі, вільний рух і взаємодію з тросом.

• Тип гальм: комплект розрахований на поєднання барабан/барабан і тросовий привід з обох боків керма.
• Сторони встановлення: до набору входять два важелі різної форми для лівого та правого кріплення.
• Посадка на вісь: порівняйте розташування і форму отвору, товщину монтажної частини та контур прилеглої ділянки.
• З’єднання з тросом: перевірте форму місця для наконечника гальмівного троса, а також напрямок його виходу.
• Виконання: це голі важелі без корпусних кронштейнів; наявні кріплення мають відповідати за геометрією та бути справними.

Коли потрібна заміна

Встановити нову пару варто після згинання внаслідок падіння, появи тріщин, пошкодження краю або помітного вироблення отвору осі. Підставою для ремонту також є значний бічний люфт, якщо його спричинило саме зношення важеля, а не болта чи корпуса кріплення. Пошкоджена деталь може рухатися з перекосом, торкатися корпуса або змінювати звичний хід гальмівної ручки. Перед заміною доцільно оглянути обидва боки, оскільки стан тросів, осей і посадкових місць безпосередньо впливає на рух нових важелів.

Встановлення та перевірка

Монтаж виконують у штатні кермові кріплення з приєднанням наконечників переднього і заднього гальмівних тросів. Осі та контактні поверхні потрібно очистити, а зношене чи деформоване кріплення замінити відповідним для конкретного корпуса. Після складання важелі мають рухатися без заїдання та повертатися у вихідне положення. Троси прокладають без різких перегинів, після чого налаштовують вільний хід відповідно до вимог конкретної модифікації скутера.

До початку руху перевірте кожне гальмо окремо на нерухомому скутері, переконайтеся в повному поверненні ручок і відсутності контакту з облицюванням або кермовими аксесуарами. Якщо конструкція передбачає вимикач стоп-сигналу біля важеля, після монтажу також перевіряють момент увімкнення сигналу. Такий порядок допомагає відрізнити невідповідність деталі від несправності троса, кріплення чи самого барабанного механізму.
