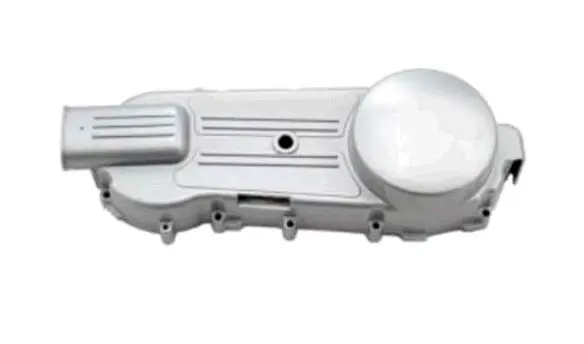

Кришка варіатора ST для 4T GY6 125/150, 10/12, хром

Кришка варіатора ST для скутерів 4T GY6 125/150

Кришка призначена для варіаторної трансмісії чотиритактних скутерів GY6 із двигунами 152QMI та 157QMJ. Це виконання належить до конфігурації з позначенням «10/12 колесо» та має декоративне оздоблення «хром». Деталь закриває розташовані з лівого боку двигуна компоненти варіатора й використовується для відновлення штатного корпусу трансмісії після пошкодження або зношення попередньої кришки.

Призначення деталі

Закритий корпус відокремлює ремінь, шківи та інші компоненти варіаторної передачі від дорожнього пилу, піску й випадкового контакту зі сторонніми предметами. Тому справна кришка потрібна не лише для завершеного вигляду скутера: вона є частиною корпусу, усередині якого працює трансмісія. Форма деталі передбачає видовжену секцію над зоною пасової передачі, округлу виступну частину та низку кріпильних точок уздовж нижнього контуру.

Заміна може знадобитися через тріщини, деформацію корпусу, пошкодження кріпильних ділянок або після удару, внаслідок якого кришка перестала правильно прилягати до картера. Підставою для перевірки також є сліди контакту внутрішніх деталей із корпусом, незвичний шум із боку варіатора чи проміжок уздовж лінії з’єднання. У такому разі спочатку визначають причину несправності, а потім установлюють кришку з відповідною геометрією.

Як перевірити сумісність

Позначень GY6 125/150 недостатньо для вибору: у скутерів цієї серії трапляються різні варіанти довжини картера та виконання під різні колеса. Ця кришка заявлена саме для двигунів 152QMI і 157QMJ у варіанті «10/12 колесо». Перед замовленням зіставте її зі знятою деталлю та конфігурацією свого скутера.

• Тип двигуна: чотиритактний GY6 класу 125/150 см³.
• Коди двигуна: 152QMI та 157QMJ.
• Виконання: варіант для позначення «10/12 колесо».
• Тип деталі: зовнішня кришка варіаторної трансмісії.
• Оздоблення: колірне виконання «хром».

Під час порівняння важливі загальна довжина й контур, розташування кріпильних отворів, форма округлого виступу, положення технологічних прорізів і прилягання по всьому периметру. Окремо перевірте, чи не належить установлений двигун до довгої версії під інше позначення колеса: зовні подібні кришки для варіантів 12/13 можуть відрізнятися геометрією та не є прямою заміною цієї моделі.

Установлення та перевірка після ремонту

До монтажу очищають з’єднувані поверхні й оглядають внутрішню частину варіаторного відсіку. Ремінь, шківи та супутні деталі мають перебувати у штатному положенні й не перешкоджати посадці корпусу. Стан наявних напрямних, ущільнювальних деталей і кріплення оцінюють окремо; їх наявність у комплекті з кришкою не передбачається. Кришка повинна встановлюватися рівно, без перекосу та примусового стягування гвинтами.

Кріплення затягують поступово й рівномірно із зусиллям, передбаченим сервісними даними конкретного двигуна. Після складання перевіряють щільність прилягання по контуру, відсутність контакту обертових компонентів із корпусом і сторонніх звуків під час роботи трансмісії. Якщо кришка не сідає вільно, потрібно повторно звірити її контур, варіант двигуна та положення внутрішніх деталей, а не компенсувати невідповідність надмірним затягуванням.

Модель підходить для ремонту скутера з 4T GY6 125/150, коли одночасно збігаються код двигуна 152QMI або 157QMJ, конфігурація «10/12 колесо» та геометрія попередньої кришки. Таке зіставлення дає змогу обрати корпус потрібної версії та зберегти штатне розміщення компонентів варіатора.
