Велика сервісна кришка генератора Delta 139FMB ST

Велика сервісна кришка генератора Delta 139FMB ST

Різьбова кришка-пробка призначена для великого сервісного отвору в лівій кришці генератора двигуна 139FMB, який застосовується на мопедах Delta. Через цей отвір майстер отримує доступ до гайки ротора та може провертати колінчастий вал під час регулювання клапанів, перевірки фаз газорозподілу й інших операцій, що потребують установлення поршня в потрібне положення. Після обслуговування кришка закриває отвір і відновлює штатне ущільнення корпусу.

Призначення та конструкція

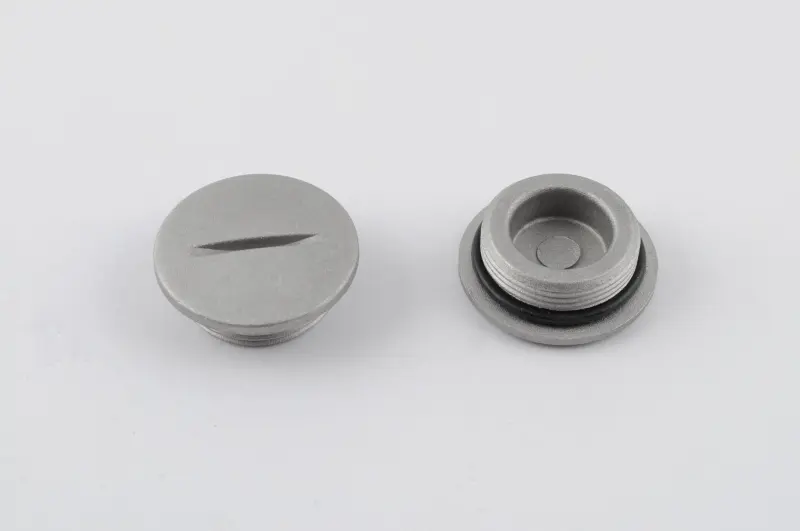

У товарних назвах цю деталь також називають великою кришкою запалювання, кришкою генератора або сервісною пробкою. Вона не створює іскру та не замінює компоненти системи запалювання: її завдання — закривати технологічний доступ у корпусі генератора. Кругла деталь має зовнішню різьбу, опорний буртик і широкий прямий шліц на лицьовому боці. Шліц дає змогу встановлювати та знімати пробку відповідним плоским інструментом без демонтажу всієї бічної кришки двигуна.

Під буртиком розташоване еластичне ущільнювальне кільце. За правильної посадки воно перекриває зазор між пробкою та корпусом, допомагаючи захищати внутрішню порожнину від забруднень і підтримувати герметичність з’єднання. Стан кільця особливо важливий після багаторазового знімання: сплющене, затверділе, розтягнуте або пошкоджене ущільнення потрібно замінити до остаточного складання.

Як правильно підібрати деталь

Це виконання розраховане на двигун сімейства 139FMB і позначене як велике. На кришці генератора зазвичай передбачені різні сервісні отвори: один використовують для спостереження за установочними мітками, інший відкриває доступ до гайки ротора. Тому слова «велика» та «мала» стосуються не зовнішнього вигляду мопеда, а конкретного посадкового місця. Перед придбанням потрібно визначити, яка саме пробка відсутня або пошкоджена.

• Модель двигуна: позначення 139FMB має відповідати мотору, встановленому на мопеді Delta.
• Посадковий діаметр: зовнішній діаметр різьбової частини порівнюють зі старою пробкою або отвором у кришці генератора.
• Параметри різьби: крок і напрямок витків мають повністю збігатися; деталь не повинна заходити з перекосом або потребувати надмірного зусилля.
• Форма буртика: опорна поверхня повинна рівномірно притискати ущільнювальне кільце до посадкової площини корпусу.
• Виконання: позначення ST і велика версія допомагають відрізнити позицію від зовні подібних пробок для інших отворів та модифікацій двигуна.

Установлення та обслуговування

Перед монтажем очищають різьбу отвору та прилеглу площину, прибираючи пісок, старі відкладення й залишки пошкодженого ущільнення. Кільце розміщують у передбаченій зоні під буртиком без перекручування та затискання. Пробку спочатку наживляють рукою: кілька вільних обертів підтверджують, що різьба зайшла рівно. Потім її обережно затягують інструментом, який відповідає ширині шліца. Надто вузьке лезо зосереджує навантаження в центрі та може пошкодити краї паза.

Заміна потрібна за зірваного або сильно деформованого шліца, пошкодження різьби, появи тріщин, нещільної посадки чи втрати старої пробки. Після встановлення перевіряють, чи буртик розташований рівномірно, кільце не витиснуте назовні, а навколо з’єднання немає слідів просочування. Правильно підібрана велика кришка зберігає зручний доступ до ротора під час наступного обслуговування та дає змогу не знімати генераторну кришку заради звичайного провертання колінчастого вала.
