Кінцевий вимикач стоп-сигналу заднього гальма Delta ST

Кінцевий вимикач стоп-сигналу заднього гальма Delta ST

Вимикач призначений для керування стоп-сигналом під час натискання на педаль заднього гальма мопеда Delta. Педаль механічно впливає на вимикач, після чого ліхтар отримує команду перейти з режиму габаритного вогню до сигналу гальмування. Завдяки цьому учасник руху позаду своєчасно помічає уповільнення мопеда. Деталь належить до електрообладнання та не передає зусилля на гальмівний механізм, тому її справність оцінюють саме за реакцією заднього ліхтаря.

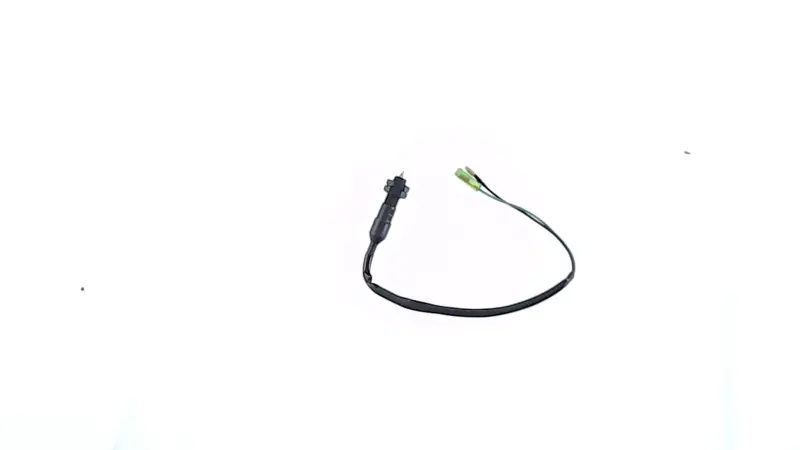

Модель ST виконана як компактний вимикач із приєднаним проводом і роз’ємами для підключення до штатної проводки. Така конструкція дає змогу розташувати корпус біля педалі, а провід прокласти до відповідної частини джгута. Під час вибору потрібно враховувати не лише назву техніки: у мопедів однієї марки можуть відрізнятися роз’єми, кріплення, довжина проводу та спосіб з’єднання вимикача з педаллю.

Коли потрібна заміна

Перевірити кінцевий вимикач варто, якщо стоп-сигнал не вмикається під час використання заднього гальма, загоряється з помітним запізненням, продовжує світитися після відпускання педалі або працює нестабільно під час її руху. Такі ознаки також можуть бути пов’язані з лампою, контактами, проводкою чи регулюванням приводу, тому перед встановленням нової деталі слід оглянути всю лінію підключення. Якщо ліхтар справно реагує на переднє гальмо, але не спрацьовує від задньої педалі, особливу увагу приділяють вимикачу заднього гальма та його з’єднанням.

Причиною некоректної роботи буває зношення рухомої частини, забруднення механізму, пошкодження проводу, послаблення контакту в роз’ємі або порушення взаємного положення педалі й вимикача. Після обслуговування заднього гальма чи зміни висоти педалі момент увімкнення світла може зміститися. У такому разі спочатку перевіряють положення та хід приводу, а потім ухвалюють рішення щодо регулювання або заміни деталі.

Як перевірити сумісність

• Призначення: потрібен вимикач, який працює саме від педалі заднього гальма, а не кнопка переднього гальмівного важеля.
• Модель мопеда: базове застосування цієї версії — Delta; для іншої техніки потрібне окреме зіставлення конструкції.
• Роз’єми: порівняйте форму відповідних з’єднань, їх кількість і розташування проводів зі знятою деталлю.
• Корпус і кріплення: перевірте форму вимикача, спосіб його фіксації та положення відносно педалі.
• Провід: зіставте довжину, напрямок виходу з корпусу та маршрут до штатного підключення без натягу й різких перегинів.
• Привід: переконайтеся, що штатний зв’язок із педаллю підходить до рухомої частини нового вимикача та забезпечує вільне повернення після відпускання гальма.

Якщо стара деталь збереглася, найзручніше порівняти обидва вироби поруч до початку монтажу. Збігу загального призначення без збігу роз’ємів і кріплення недостатньо: перероблення проводки або неправильне положення корпусу можуть спричинити постійне світіння ліхтаря чи надто пізнє спрацьовування.

Встановлення та перевірка роботи

Монтаж виконують за вимкненого запалювання. Вимикач закріплюють у штатному місці, під’єднують до призначених для нього роз’ємів і прокладають провід подалі від гарячих поверхонь, рухомих деталей та ділянок, де його може перетерти кріплення. Провід не повинен обмежувати хід педалі або натягуватися під час її повного натискання. Якщо конструкція мопеда передбачає зміну положення вимикача, момент спрацьовування налаштовують штатним способом без надмірного натягу приводу.

Після встановлення вмикають запалювання та кілька разів плавно натискають і відпускають педаль. Стоп-сигнал має впевнено загорятися на початку гальмування й повністю повертатися до звичайного режиму після відпускання педалі. Далі перевіряють вільний хід педалі, фіксацію корпусу, надійність роз’ємів і відсутність контакту проводу із сусідніми рухомими частинами. Така завершальна перевірка допомагає відразу виявити неправильне регулювання або невідповідне з’єднання.

Кінцевий вимикач Delta ST підходить для відновлення правильної реакції стоп-сигналу на задню гальмівну педаль. Точний добір за знятою деталлю, роз’ємами та кріпленням дає змогу встановити компонент без випадкових перероблень і отримати передбачуване ввімкнення заднього ліхтаря під час гальмування.
