Масляна трубка двигуна мотоблока 190N/195N (12/15 к.с.) ST

Масляна трубка для двигунів 190N/195N ST

Деталь призначена для обслуговування масляної системи одноциліндрових дизельних двигунів 190N і 195N, які встановлюють на мотоблоки. У товарному позначенні вказано клас потужності 12/15 к.с. Трубка утворює передбачений конструкцією двигуна канал для руху мастила між штатними точками приєднання. Її встановлюють замість пошкодженої, деформованої або негерметичної деталі під час ремонту системи змащення.

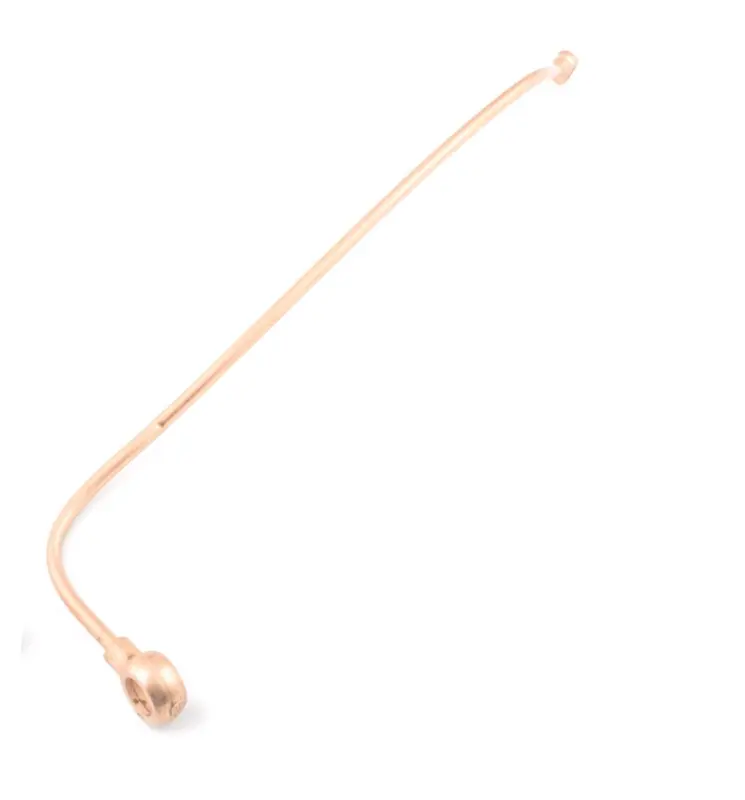

Трубка має жорстку вигнуту форму, розраховану на визначену трасу в компонуванні двигуна. На одному кінці розташований кільцевий приєднувальний наконечник, інший кінець має невелике формоване закінчення. Така геометрія потребує точного збігу з розташуванням посадкових місць: деталь не варто добирати лише за загальною довжиною або зовнішньою подібністю до інших трубок двигуна.

Що перевірити перед вибором

Позначення 190N і 195N належать до близьких за компонуванням дизельних двигунів, проте окремі версії техніки можуть відрізнятися виконанням з’єднань і розташуванням навісних деталей. Тому модель двигуна залишається головним критерієм, але її потрібно доповнити порівнянням зі знятою трубкою.

• Модель двигуна: трубка заявлена для 190N і 195N у класі 12/15 к.с.
• Призначення: це деталь масляної системи, а не трубка високого тиску для подавання пального.
• Форма траси: порівняйте напрямок основного вигину, довжину прямих ділянок і положення обох кінців.
• Тип з’єднань: перевірте кільцевий наконечник, форму протилежного кінця та спосіб їх фіксації на двигуні.
• Вільне розміщення: після встановлення трубка не повинна впиратися в сусідні деталі або займати положення, відмінне від штатного.

Коли потрібна заміна

Підставою для заміни є сліди мастила біля з’єднань, пошкодження трубки, залом, тріщина, порушення форми наконечника або деформація після розбирання двигуна. Звичайне підтягування кріплення не усуває дефект самої деталі. Якщо трубка змінила геометрію, спроба притягнути її до посадкового місця кріпленням створює перекіс з’єднання та не забезпечує правильного положення.

Під час діагностики корисно спочатку очистити ділянку від старих забруднень і визначити точне місце появи мастила. Оглянути потрібно не лише тіло трубки, а й контактні поверхні, кріплення та ущільнення, застосовані в конкретному двигуні. Це дає змогу відрізнити пошкодження трубки від несправності посадкового місця й завчасно підготувати потрібні супутні деталі.

Встановлення та перевірка після ремонту

Монтаж виконують за штатною схемою двигуна без додаткового підгинання трубки. Спочатку її розташовують уздовж передбаченої траси та суміщають обидва кінці з посадковими місцями, після чого встановлюють кріплення. З’єднання не повинно складатися з боковим натягом: правильно дібрана деталь займає своє положення без примусової зміни вигинів. Тип ущільнень і зусилля затягування визначають за технічною документацією конкретного двигуна.

Перед остаточним складанням посадкові поверхні очищають від забруднень і залишків старих ущільнень. Після монтажу перевіряють рівень мастила, запускають двигун відповідно до інструкції до техніки та контролюють з’єднання на відсутність просочування. Повторний огляд після короткого циклу роботи допомагає переконатися, що трубка закріплена правильно, не торкається рухомих або сильно нагрітих частин і зберігає герметичність.

Ця модифікація підходить для ремонту мотоблоків із двигуном 190N або 195N лише за умови збігу форми та приєднувальних точок. Якщо старої деталі немає або двигун раніше ремонтували, добір слід виконувати за моделлю двигуна, конфігурацією посадкових місць і фактичною трасою трубки.
