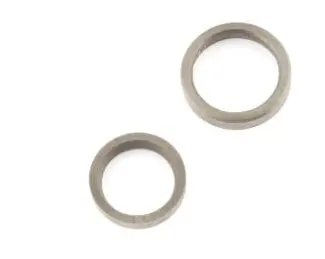

Гнізда впускного та випускного клапанів 175N/180N (7/9 к.с.) ST

Гнізда клапанів ST для двигунів 175N і 180N

Комплект призначений для ремонту головки циліндра дизельних двигунів 175N і 180N, які застосовуються на мотоблоках. До нього входять два кільцеві гнізда: для впускного та випускного клапанів. Деталі встановлюються в головку циліндра й утворюють поверхні, до яких у закритому положенні прилягають тарілки клапанів.

Справне сполучення клапана з гніздом потрібне для герметичності камери згоряння. Під час закривання тарілка клапана має рівномірно контактувати з робочою фаскою сідла. Такий контакт обмежує витік стисненого повітря та продуктів згоряння в канали головки. Через зону прилягання також відводиться частина тепла від клапана до головки циліндра, тому стан гнізд впливає не лише на компресію, а й на температурний режим клапанного механізму.

Коли потрібна заміна

Гнізда перевіряють під час ремонту головки циліндра, зниження компресії, порушення щільності закривання клапанів і помітного зношення контактних фасок. Підставою для дефектування також є прогар або заміна клапана: встановлення нової деталі не усуне негерметичність, якщо відповідна поверхня пошкоджена, просіла чи втратила правильну геометрію. Рішення про заміну приймають після розбирання, очищення та оцінювання стану головки.

• Призначення: формування опорної та ущільнювальної поверхні для впускного й випускного клапанів.
• Місце встановлення: головка циліндра двигуна мотоблока.
• Сумісність: двигуни з позначеннями 175N і 180N, заявлений діапазон 7/9 к.с.
• Виконання: два кільцеві гнізда різного розміру для відповідних клапанів.
• Марка: ST.

Як правильно підібрати

Позначення двигуна — основний, але не єдиний критерій вибору. Перед монтажем зіставте нові гнізда з демонтованими деталями та перевірте розміри посадкових отворів у головці циліндра. Порівнюють зовнішній і внутрішній діаметри, висоту кільця, форму заготовки та відповідність впускній або випускній позиції. Це особливо актуально для техніки, яку раніше ремонтували: у головці могли бути встановлені деталі ремонтного розміру або виконана додаткова механічна обробка.

Не варто добирати гнізда лише за потужністю мотоблока чи зовнішньою подібністю. Однакова заявлена потужність трапляється в двигунів різних серій, а близькі за виглядом кільця можуть мати відмінні посадкові параметри. Надійний добір виконують за моделлю двигуна та фактичними розмірами головки й знятих гнізд.

Встановлення та контроль після ремонту

Заміна належить до ремонту головки циліндра й потребує точної посадки деталей. Після монтажу робочі фаски обробляють відповідно до клапанів, домагаючись рівномірного контакту по колу. Потім контролюють щільність прилягання, положення клапанів і стан інших деталей клапанного механізму. Неправильна посадка або неспіввісність можуть залишити витік навіть із новими клапанами та гніздами.

Комплект ST підходить для відновлення штатної пари посадкових поверхонь впуску й випуску в двигунах 175N/180N. Для якісного результату ремонт доцільно виконувати з вимірювальним і верстатним оснащенням, яке дає змогу перевірити розміри, співвісність та герметичність зібраної головки циліндра.
