Шайба та фланець редуктора мотокоси FORESTER

Шайба та фланець редуктора мотокоси FORESTER

Пара деталей призначена для обслуговування нижнього редуктора бензинової мотокоси або тримера. Фланець установлюється на вихідний вал і бере участь у розміщенні різального оснащення, а шайба доповнює кріплення з боку притискання. Ці деталі потрібні для відновлення штатної схеми встановлення ножа або іншого оснащення, передбаченого конструкцією конкретної мотокоси.

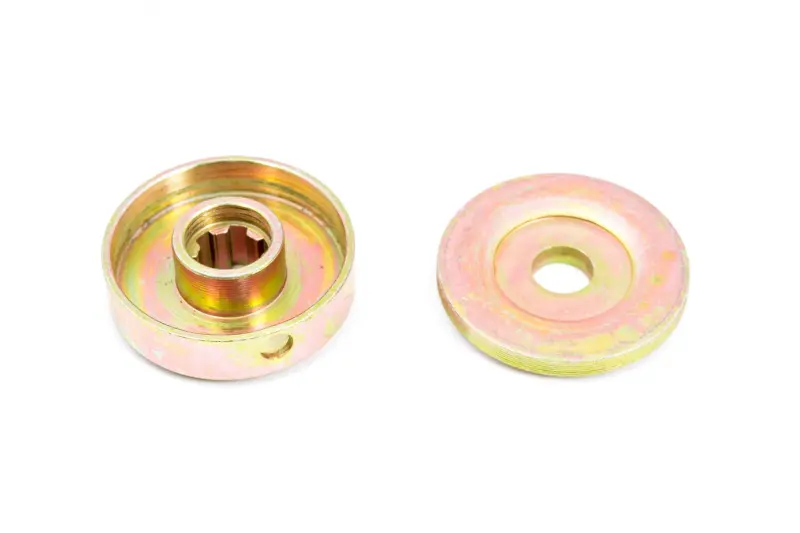

Фланцева деталь має чашоподібну форму, центральну втулку з внутрішнім шліцьовим профілем та опорний майданчик. Відповідна шайба виконана як круглий диск із центральним отвором і сформованою посадковою зоною. Така геометрія потребує точного узгодження з валом редуктора та іншими деталями кріплення: подібний зовнішній вигляд сам по собі не підтверджує взаємозамінність.

Що перевірити під час добору

• Шліцьове з'єднання. Зіставте профіль і кількість внутрішніх шліців фланця з вихідним валом установленого редуктора.
• Посадкові розміри. Порівняйте внутрішні й зовнішні діаметри, висоту центральної частини, глибину посадки та форму опорних поверхонь зі знятими деталями.
• Розташування у кріпленні. Зафіксуйте, яким боком були повернуті фланець і шайба, а також де відносно них розміщувалося різальне оснащення.
• Виконання редуктора. Навіть у мотокос однієї марки можуть застосовуватися різні вали, шліцьові профілі та схеми кріплення, тому назва бренду не може бути єдиним критерієм сумісності.
• Тип установленого оснащення. Переконайтеся, що форма та посадка пари відповідають кріпленню, передбаченому виробником вашої мотокоси.

Коли потрібна заміна

Шайбу та фланець перевіряють під час ремонту нижнього редуктора, після втрати штатних кріпильних деталей, у разі пошкодження посадкових поверхонь або появи помітного вироблення. Підставою для огляду також є ускладнене встановлення оснащення, нещільна посадка, перекіс або неможливість скласти кріплення в попередній послідовності. Якщо на старому фланці пошкоджені шліци, деформовані опорні ділянки чи порушена геометрія центральної втулки, продовжувати роботу з ним не варто.

Перед замовленням зручно очистити демонтовані деталі та виконати кілька вимірювань штангенциркулем. Порівнюйте не один діаметр, а весь набір ознак: центральний отвір шайби, зовнішній розмір обох деталей, висоту втулки, профіль заглиблень і положення відносно корпусу редуктора. Такий підхід особливо важливий, якщо редуктор раніше замінювали і його виконання може відрізнятися від початкової комплектації мотокоси.

Установлення та перевірка

Монтаж виконують із зупиненим двигуном у послідовності, передбаченій інструкцією техніки. Посадкові місця попередньо очищають від трави, землі та залишків забруднень. Фланець має входити на вал без перекосу й ударного встановлення, а шайба — рівно прилягати до відповідної поверхні. Не використовуйте деталь, якщо шліци не збігаються, центральний отвір сідає з вираженим люфтом або для складання потрібне надмірне зусилля.

Після складання перевірте правильність розташування деталей і вручну прокрутіть установлене оснащення, переконавшись у відсутності перекосу, заклинювання та контакту із захисним кожухом. Кріплення затягують способом і з зусиллям, указаними виробником мотокоси. Пара FORESTER підходить для ремонту лише за повного збігу посадкової геометрії з вашим редуктором; попереднє порівняння зі знятими деталями допомагає уникнути помилкового вибору.
