Комплект шайб редуктора FORESTER для STIHL FS 55 (mod.A)

Комплект шайб редуктора FORESTER для STIHL FS 55 (mod.A)

Комплект призначений для кріплення різального оснащення на вихідному валу нижнього редуктора мотокоси STIHL FS 55. Його застосовують для відновлення посадки ножа, заміни втрачених деталей кріплення або ремонту коси, у якої штатні шайби, опорні деталі чи гайка мають зношення або деформацію. Виконання mod.A потрібно добирати за конструкцією встановленого редуктора та знятого комплекту: однакове позначення коси не виключає відмінностей між версіями кріплення.

Призначення деталей

Кріпильний комплект розташовується між корпусом редуктора, різальним оснащенням і гайкою. Нижня опорна деталь встановлюється на вихідний вал та утворює посадку для різального інструмента. Притискна шайба й захисна чашка розміщуються із зовнішнього боку ножа, після чого з'єднання фіксується гайкою. Така послідовність утримує оснащення у передбаченому положенні та дає змогу передавати обертання від вихідного вала редуктора до встановленого ножа.

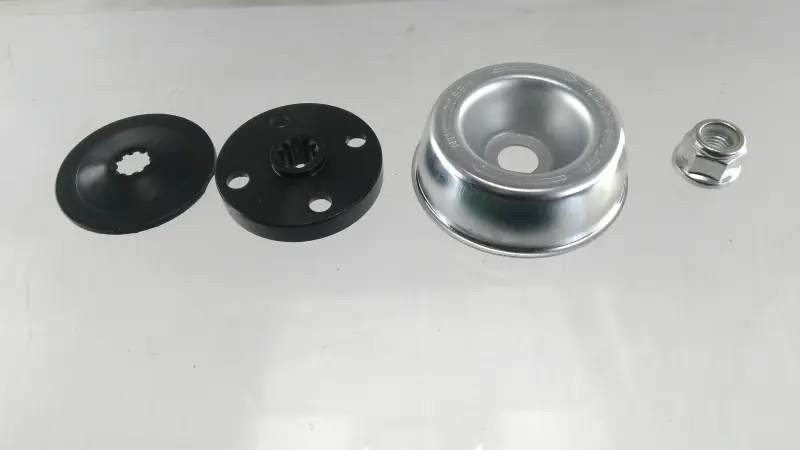

Конструкція складається з чотирьох окремих деталей: двох чорних фасонних шайб, металевої чашки та шестигранної гайки з фланцем. Одна з чорних деталей має центральну профільну посадку й додаткові отвори, інша виконана у формі опуклої тарілки. Роздільна конструкція має значення під час ремонту: кожна деталь займає власне положення, тому випадкова перестановка шайб або їх монтаж зворотним боком може змінити посадку різального оснащення.

Що перевірити під час вибору

• Модель техніки: комплект заявлений для мотокоси STIHL FS 55.
• Виконання: варіант mod.A необхідно зіставити з конструкцією редуктора та раніше встановленими деталями.
• Посадку на вал: порівняйте форму центрального отвору, профіль сполучення та положення опорної поверхні.
• Конфігурацію: перевірте кількість деталей, форму обох шайб, глибину чашки й тип гайки.
• Різальне оснащення: переконайтеся, що його монтажна частина правильно сідає на опорну поверхню та не залишається перекошеною.

Для точного добору доцільно зняти старі деталі й розкласти їх у порядку встановлення. Порівнювати потрібно не лише зовнішній діаметр: вирішальне значення мають центральна посадка, висота опорного виступу, профіль з'єднання з валом, напрямок тарілчастих деталей і положення ножа відносно редуктора. Якщо попередній комплект неповний, орієнтуйтеся на будову конкретного редуктора FS 55 та схему кріплення різального інструмента, який використовується.

Встановлення та обслуговування

Мотокосу розміщують так, щоб монтажний бік різального оснащення був спрямований угору. Перед розбиранням вихідний вал блокують через передбачений отвір редуктора стопорним штифтом або придатним інструментом. На FS 55 кріпильна гайка має ліву різьбу: для зняття її обертають за годинниковою стрілкою, а під час встановлення — проти годинникової. Після фіксації вала деталі знімають послідовно, очищають посадкову зону та встановлюють новий комплект у тому самому порядку, без перекосу й сторонніх частинок між сполучуваними поверхнями.

Після складання перевірте, що центральний виступ опорної деталі увійшов у монтажний отвір різального оснащення, шайби прилягають усією передбаченою поверхнею, а ніж не має бічного люфту. Кріплення потрібно затягнути надійно, не допускаючи самовільної деформації шайб. Перед запуском вийміть стопорний інструмент з отвору редуктора та вручну переконайтеся, що встановлене оснащення не торкається корпусу чи захисного кожуха.

Комплект FORESTER mod.A підходить для обслуговування кріплення різального оснащення STIHL FS 55, коли потрібно замінити кілька пов'язаних деталей і відновити правильну послідовність складання. Перед замовленням зіставте його геометрію зі старим набором: це особливо актуально після заміни редуктора, придбання коси з невідомою історією ремонту або виявлення неповного кріплення.
