Кріплення корпусу варіатора до труби мотокоси BEST mod.A

Кріплення корпусу варіатора до труби мотокоси BEST mod.A

Корпусна кріпильна деталь призначена для з’єднання корпусу варіатора з трубою мотокоси. Вона утримує приєднаний корпус у передбаченому положенні відносно штанги та використовується для відновлення штатного з’єднання після пошкодження, деформації або зношення попереднього кріплення. Виконання розраховане на мотокоси BEST у модифікації mod.A, тому належність техніки до цієї версії потрібно встановити до замовлення.

Призначення та конструкція

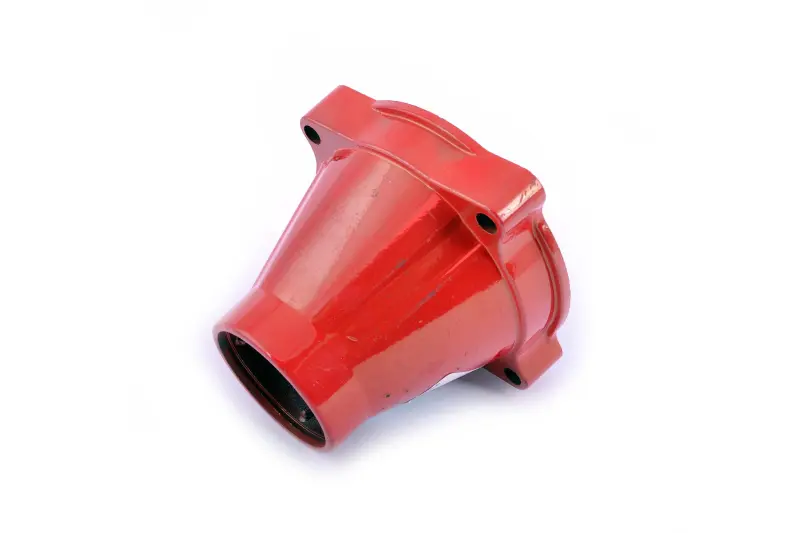

Деталь має циліндричну посадкову частину під трубу та фланець із кріпильними отворами для з’єднання із суміжною корпусною частиною. Така конфігурація одночасно задає положення труби й надає точки для фіксації корпусу. Поверхня пофарбована в червоний колір. Кріплення належить до корпусних деталей бензинових мотокос і тримерів, а не до універсальних зовнішніх руків’їв або захисних кожухів.

• Місце встановлення: з’єднання корпусу варіатора з трубою мотокоси.
• Виконання: BEST mod.A.
• Форма посадки: циліндричний патрубок під трубу та фланцева частина.
• Монтажні елементи: отвори у фланці для кріплення до сполученої корпусної деталі.
• Колір: червоний.

Як правильно підібрати деталь

Позначення mod.A є основним орієнтиром, проте для впевненого вибору варто зіставити нову деталь зі знятим кріпленням. Перевірте зовнішню форму фланця, розташування отворів, конфігурацію виступів, діаметр посадкового місця під трубу та глибину її входження. Також порівняйте бік установлення і взаємне положення циліндричної частини відносно фланця. Самого збігу марки BEST без перевірки виконання недостатньо: у подібних мотокос можуть відрізнятися труба, корпус і схема кріпильних точок.

Якщо старе кріплення зруйноване, потрібні параметри можна перевірити безпосередньо за трубою та сполученим корпусом. Труба має входити в посадкову частину без перекосу, а отвори фланця — збігатися з відповідними місцями без розточування та примусового зміщення деталі. Не слід обирати кріплення лише за червоним кольором або загальним силуетом: ці ознаки не визначають геометричну сумісність.

Коли потрібна заміна

Перевірити кріплення доцільно в разі появи люфту корпусу відносно штанги, порушення його положення, тріщин, деформації посадкового патрубка або пошкодження ділянок біля кріпильних отворів. Послаблення з’єднання не завжди означає несправність саме цієї деталі, тому перед заміною варто оглянути кріпильні вироби, трубу та відповідну частину корпусу. Якщо геометрію кріплення порушено або воно більше не утримує корпус у штатному положенні, встановлення справної деталі відновлює передбачену точку з’єднання.

Рекомендації зі встановлення

Перед монтажем очистьте сполучувані поверхні та переконайтеся, що на трубі немає значних вм’ятин, задирок і забруднень, які заважають посадці. Спочатку перевірте суміщення деталі з трубою та корпусом без надмірного зусилля. Після правильного позиціювання встановіть відповідні штатні кріпильні вироби та затягуйте з’єднання рівномірно, не допускаючи перекосу фланця. Конкретне зусилля затягування потрібно визначати за вимогами до обслуговуваної мотокоси та застосованого кріплення.

Після складання перевірте нерухомість корпусу відносно труби, відсутність зазору в місці сполучення та вільне розташування сусідніх деталей. До запуску мотокоси переконайтеся, що кріплення встановлене в тій самій орієнтації, що й попередня деталь, а всі з’єднання надійно зафіксовані. Такий порядок допомагає виявити помилку добору до повноцінної експлуатації та своєчасно помітити невідповідність посадкової геометрії.

Кріплення BEST mod.A підійде для ремонту мотокоси з відповідним варіантом корпусу варіатора та сумісною конфігурацією труби. Ретельне порівняння форми й посадкових точок зі старою деталлю залишається найнадійнішим способом обрати потрібне виконання.
