Заслінка повітряного фільтра мотокоси в зборі BEST mod.A

Заслінка повітряного фільтра мотокоси BEST mod.A

Вузол призначений для встановлення на бензинову мотокосу або тример у зоні повітряного фільтра та карбюратора. Він поєднує основу з рухомою заслінкою й елемент повітряного фільтра, тому підходить для комплексної заміни пошкодженої або некомплектної деталі. Виконання mod.A позначає певний варіант конструкції: перед замовленням його потрібно зіставити з вузлом, установленим на техніці.

Призначення та будова

Повітряний фільтр очищує потік, який надходить до карбюратора. Він затримує пил, частинки сухої трави та інші забруднення, що виникають під час косіння. Заслінка бере участь у керуванні подаванням повітря під час запуску та роботи двигуна. Справність обох частин важлива для належної роботи впускної системи: фільтрувальна вставка має щільно займати своє місце, а важіль заслінки — рухатися вільно та без перекосу.

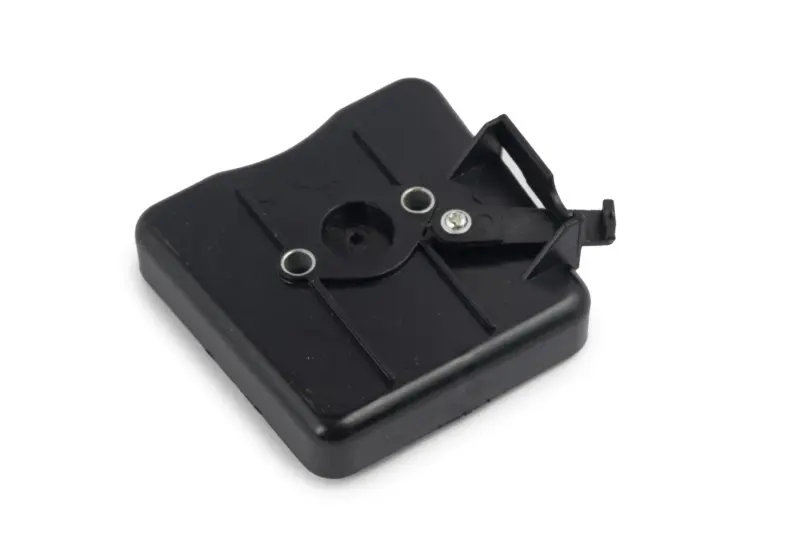

Конструкція має вигляд компактної чорної основи прямокутної форми. На ній розташовані поворотний важіль заслінки, кріпильні отвори з металевими втулками та напрямні деталі. Вузол пропонується в зборі з елементом повітряного фільтра. Такий формат доречний, коли стара основа тріснула, кріплення втратили форму, важіль зламаний або окремі частини фільтра відсутні.

Що перевірити під час вибору

• Форму основи. Контур, розташування виступів і сторона встановлення мають збігатися зі старою деталлю.
• Точки кріплення. Зіставте кількість отворів, відстань між ними та положення металевих втулок.
• Розташування прохідного вікна. Воно має поєднуватися з відповідною частиною карбюратора без зміщення та перекриття каналу.
• Конфігурацію важеля. Перевірте його напрямок, довжину, положення осі та спосіб взаємодії з механізмом керування.
• Виконання mod.A. Однакове призначення деталі не означає однакову посадку на всіх мотокосах, тому орієнтуватися лише на загальний вигляд техніки недостатньо.

Точні розміри та перелік моделей у картці не заявлені. Найнадійніший спосіб підбору — зняти старий вузол і порівняти деталі поруч: значення мають зовнішній контур, геометрія кріплень, розташування повітряного вікна, осі й обмежувачів важеля. Якщо попередня деталь втрачена, ці параметри потрібно перевірити безпосередньо на посадковому місці біля карбюратора.

Коли потрібна заміна

Вузол варто замінити за наявності тріщин основи, пошкодження кріпильних місць, поломки важеля, заїдання заслінки або неможливості надійно встановити фільтрувальну вставку. Причиною для обслуговування також є помітні зазори по контуру, сильне забруднення фільтра та сліди пилу у впускній зоні. Експлуатація з нещільною посадкою небажана: повітря може проходити повз фільтрувальну частину.

Рекомендації зі встановлення

Перед монтажем очистьте посадкову поверхню від пилу та залишків трави, не допускаючи потрапляння бруду у відкритий вхід карбюратора. Установіть вузол без перекосу, сумістіть отвори й затягуйте кріплення рівномірно, не деформуючи основу. Після складання вручну перевірте повний хід важеля: заслінка має займати передбачені крайні положення, не чіплятися за корпус і не залишатися між ними.

Після встановлення переконайтеся, що основа прилягає по контуру, фільтрувальна частина розміщена рівно, а органи керування рухаються без надмірного зусилля. Заслінка BEST mod.A підходить для ремонту мотокоси, у якій потрібно відновити комплектність вузла повітряного фільтра та нормальну роботу механізму керування повітрям.
