Поршень ACME для бензопили Husqvarna 142, Ø40,00 мм

Поршень ACME для бензопили Husqvarna 142, Ø40,00 мм

Поршень призначений для ремонту циліндро-поршневої групи бензопили Husqvarna 142 із циліндром діаметром 40,00 мм. У двигуні він рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та через поршневий палець передає зусилля на шатун. Від стану спряження поршня, кільця й циліндра залежать компресія, впевнений запуск і стабільна робота мотора під навантаженням.

Призначення та конструкція

Деталь використовують під час ремонту двигуна, коли на попередньому поршні з’явилися задири, пошкодження днища, зношення спідниці або канавки під кільце. Одночасно оцінюють стан поршневого кільця, пальця та внутрішньої поверхні циліндра. Новий поршень не усуває дефектів циліндра, тому глибокі риски, вироблення, порушення геометрії або пошкодження покриття потребують окремого вирішення до складання. Такий підхід допомагає не встановлювати нову деталь у вже зношену пару.

Діаметр поршня становить 40,00 мм. Це основний параметр добору, але не єдиний: для правильної посадки також мають збігатися геометрія спідниці та днища, розташування вікон, розміри пальця, канавка й параметри кільця. Модель бензопили та діаметр циліндра потрібно перевіряти разом. Позначення Husqvarna 142 вказує на цільове застосування товару, проте перед ремонтом варто зіставити знятий поршень з усіма деталями набору.

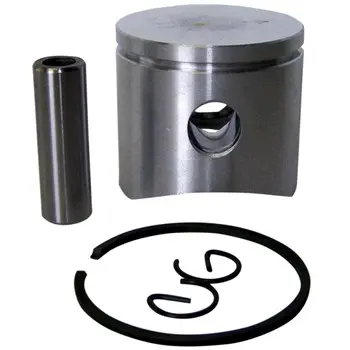

Склад набору

• поршень діаметром 40,00 мм — основна деталь для встановлення в циліндр;
• поршневий палець — з’єднує поршень із верхньою головкою шатуна;
• одне поршневе кільце — працює в канавці поршня та ущільнює проміжок зі стінкою циліндра;
• два стопорні кільця — фіксують палець від осьового зміщення після складання.

Наявність пальця, поршневого кільця та двох фіксаторів дає змогу замінити пов’язані деталі одночасно, не залишаючи у з’єднанні старі зношені компоненти. Водночас циліндр, прокладки та підшипник верхньої головки шатуна до цього набору не входять; їхній стан і потребу в заміні оцінюють окремо під час розбирання.

Як перевірити сумісність

До встановлення вимірюють циліндр і знятий поршень відповідним вимірювальним інструментом. Номінальне значення 40,00 мм не можна підміняти приблизним вимірюванням лінійкою: для циліндро-поршневої пари важливі фактичний розмір і передбачений виробником проміжок. Порівняйте висоту поршня, положення отвору під палець, форму спідниці, кількість і розташування канавок, конфігурацію вікон. Окремо перевірте посадку пальця та відповідність кільця циліндру. Якщо двигун раніше ремонтували, у ньому може стояти деталь, що відрізняється від початкової конфігурації моделі.

Установлення та контроль після ремонту

Перед складанням очищають картер і циліндр від нагару, абразивних частинок та залишків пошкоджених деталей. Поршень установлюють в орієнтації, передбаченій ремонтною документацією Husqvarna 142; напрямок не можна обирати довільно, адже розташування елементів поршня пов’язане з вікнами циліндра. Кільце обережно розміщують у канавці без перекручування та надмірного розтягування. Стопорні кільця мають повністю ввійти у свої посадкові канавки: неповна фіксація пальця здатна призвести до контакту зі стінкою циліндра.

Після складання перевіряють вільне переміщення поршня без заїдань, а потім контролюють компресію та роботу двигуна. Якщо причиною ремонту були втрата тяги, ускладнений запуск або сторонній стукіт, потрібно виключити супутні пошкодження циліндра, шатуна та підшипників. Поршень ACME Ø40,00 мм обирають саме для Husqvarna 142 після перевірки розмірів і конфігурації знятої деталі — так набір стає точним рішенням для відновлення справної циліндро-поршневої пари.
