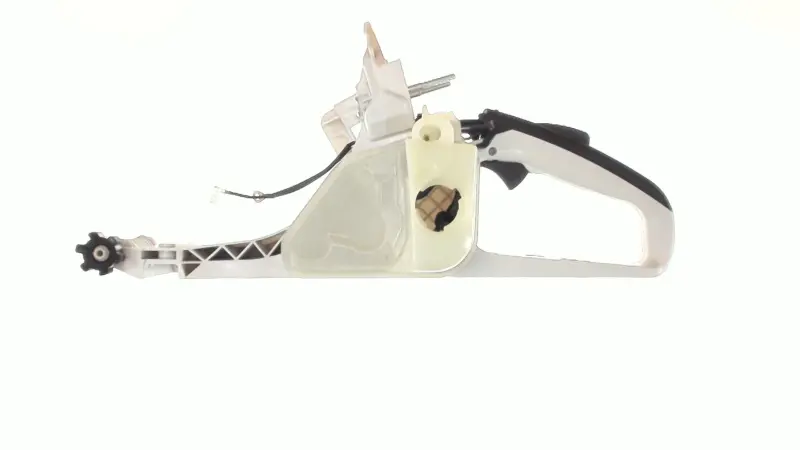

Корпус паливного бака із заднім руків’ям для бензопил Stihl MS 341/MS 361

Корпус паливного бака із заднім руків’ям для Stihl MS 341 та MS 361

Корпусна деталь призначена для ремонту бензопил Stihl MS 341 і MS 361 у разі пошкодження заднього руків’я або об’єднаного з ним корпусу паливного бака. Ця частина пили є опорою для правої руки, формує задню частину корпусу та має штатні місця для механізмів керування. Виконання в зборі доречне при серйозній поломці, коли відновлювати окрему ділянку руків’я недоцільно.

Призначення та конструкція

Руків’я поєднане з корпусом паливного бака в один формований блок. Конструкція містить замкнену задню ручку, нижню захисну частину, майданчик для органів керування та передню частину з точками з’єднання з іншими компонентами бензопили. Таке виконання відновлює початкове компонування задньої частини інструмента й дає змогу правильно розмістити деталі, пов’язані з утриманням пили та керуванням частотою обертання двигуна.

На руків’ї встановлено курок газу та верхній блокувальний важіль. У штатній схемі бензопил MS 341/MS 361 блокувальний важіль потрібно натиснути перед переміщенням курка газу, а курок регулює частоту обертання двигуна. Після заміни корпусу необхідно перевірити вільний хід обох деталей, їх повернення у вихідне положення та правильне з’єднання з приводом керування.

Заднє руків’я розраховане на утримання правою рукою. Нижнє розширення виконує функцію заднього захисту руки. Корпус бака має місце для кришки заливної горловини, а його передня частина приєднується до корпусу пили у передбачених конструкцією точках. Після монтажу всі з’єднання мають розташовуватися без перекосу та надмірного напруження.

Як перевірити сумісність

Основне застосування деталі — бензопили Stihl MS 341 і MS 361. Для корпусу цього типу використовується номер замінюваної деталі 1135 350 0816. Лише назви моделі недостатньо для остаточного вибору: серія MS 361 випускалася в кількох виконаннях, а в переліках запчастин наявні різні варіанти корпусу бака. Перед замовленням зіставте номер старого корпусу, форму передніх кріплень, розташування отворів, конфігурацію руків’я та посадкові місця органів керування.

• Тип деталі: об’єднаний корпус паливного бака та заднього руків’я.
• Призначення: відновлення задньої корпусної частини бензопили.
• Сумісні моделі: Stihl MS 341 і MS 361 за умови збігу виконання.
• Орієнтир для добору: номер замінюваного корпусу 1135 350 0816.
• Органи керування: курок газу та його верхній блокувальний важіль.

Коли потрібна заміна

Новий корпус встановлюють після появи тріщини на руків’ї, деформації захисної частини, руйнування зон кріплення або пошкодження корпусу бака. Деталь також застосовують під час комплексного відновлення бензопили, якщо задня частина вже не забезпечує правильного положення механізмів керування. Використовувати корпус із тріщинами, порушеними посадковими місцями або ознаками витоку пального не можна.

Рекомендації щодо встановлення

Монтаж пов’язаний із паливною системою, приводом газу та з’єднанням руків’я з основною частиною пили, тому роботу виконують при зупиненому й охолодженому двигуні та без пального в баку. Під час складання контролюють стан з’єднувальних деталей, правильне прокладання шлангів, положення привода газу й надійність усіх кріплень. Після встановлення потрібно перевірити герметичність бака, роботу курка та блокувального важеля, відсутність заїдань і повернення керування в положення холостого ходу. Якщо досвіду розбирання бензопил цієї серії немає, заміну доцільно доручити профільному майстру.

Правильно дібраний корпус повертає бензопилі штатну форму задньої частини, стійке утримання правою рукою та коректне розташування механізмів керування. Перед монтажем ще раз порівняйте нову деталь зі знятим корпусом за геометрією, точками кріплення та конфігурацією всіх з’єднань.
