Кришка варіатора 4T GY6 125/150 для коліс 10/12, 152QMI/157QMJ

Кришка варіатора для скутерів із двигуном GY6 125/150

Кришка закриває варіаторну частину чотиритактного двигуна GY6 та розрахована на конфігурації з мотором 152QMI або 157QMJ і колесами 10/12 дюймів. Вона відокремлює пасову трансмісію від зовнішнього середовища, захищаючи варіатор і ремінь від прямого потрапляння дорожнього пилу, бруду та води. Деталь підходить для ремонту скутера після пошкодження штатного корпусу або відновлення трансмісії, яка працювала з тріснутою, деформованою чи нещільно встановленою кришкою.

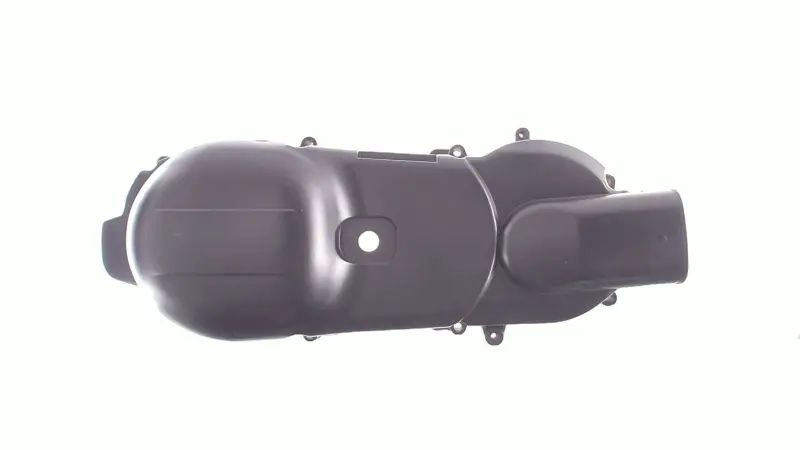

Корпус має видовжену форму, що відповідає розташуванню переднього варіатора та задньої частини трансмісії. Уздовж периметра передбачені кріпильні виступи, а в середній зоні розташований круглий технологічний отвір. Задня частина виконана з окремим об’ємним каналом. Така конфігурація відповідає конструкції кришок варіатора GY6 для коліс зазначеного типорозміру та має збігатися з відповідною частиною картера за контуром, розташуванням отворів і всіма точками кріплення.

Призначення та практична користь

• Закритий корпус трансмісії обмежує потрапляння дорожніх забруднень до ременя і шківів, допомагаючи підтримувати належні умови їхньої роботи.
• Вентиляційні канали забезпечують проходження повітря через простір варіатора та беруть участь у відведенні тепла під час руху.
• Кріплення вздовж усього периметра утримує кришку в правильному положенні відносно картера й запобігає її зміщенню за справних посадкових місць і кріплень.

Як правильно підібрати кришку

Основні критерії вибору — чотиритактна платформа GY6, група об’єму 125/150 см³, позначення двигуна 152QMI або 157QMJ та виконання скутера під колесо 10 чи 12 дюймів. Одного збігу об’єму двигуна недостатньо: у деталей для інших розмірів коліс можуть відрізнятися довжина корпусу, задній профіль і розташування кріпильних отворів. Перед замовленням зіставте стару кришку з новою за загальною довжиною та формою, кількістю і положенням кріпильних вушок, обрисом заднього каналу та розташуванням центрального отвору.

Позначення двигуна перевіряють безпосередньо на картері скутера. Потрібно також враховувати, що в межах сімейства GY6 трапляються модифікації з різною довжиною трансмісійної частини. Якщо попередня кришка збереглася, найнадійніший спосіб підбору — порівняти її контур і точки встановлення. Деталь не варто вибирати лише за зовнішньою подібністю або заявленим об’ємом мотора.

Встановлення та перевірка після ремонту

Перед монтажем очищають сполучну площину картера та перевіряють стан різьби, напрямних і посадкових місць. Ущільнювальну деталь, застосовану в штатній конструкції скутера, оглядають окремо та замінюють за наявності розривів або значної деформації. Кришку встановлюють без перекосу, попередньо сумістивши всі отвори; кріплення затягують рівномірно, не намагаючись силою притягнути корпус, який вільно не сідає на місце.

Після складання потрібно переконатися, що кришка прилягає вздовж усього контуру, не торкається обертових деталей і не створює стороннього шуму. Якщо отвори не збігаються або задня частина впирається в картер, монтаж припиняють і повторно перевіряють модифікацію двигуна та колісне виконання. Точний підбір дає змогу відновити штатне закриття варіаторного відсіку й повернути трансмісії передбачені конструкцією умови роботи.
