Стартер у зборі для бензопил Goodluck GL4500/5200, легкий пуск, 4 зачепи

Стартер у зборі для бензопил Goodluck GL4500/5200

Стартер призначений для ручного запуску бензинових ланцюгових пил Goodluck серій GL4500 і GL5200. Він установлюється на двигун замість зношеного або пошкодженого пускового механізму та передає зусилля від витягування шнура до спряженої частини двигуна. Виконання з легким пуском забезпечує плавніший рух руків’я і допомагає прокручувати двигун без різкого ривка.

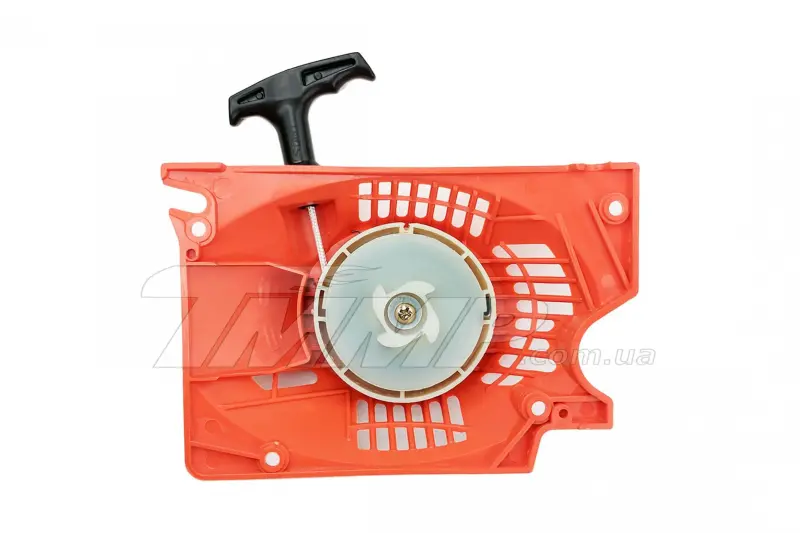

Деталь постачається як зібраний механізм: у пластиковому корпусі розміщені шків із чотирма зачепами, пускові пружини та шнур, виведений до Т-подібного руків’я. Таке виконання зручне за комплексної несправності, коли пошкоджені корпус, шків, поворотна пружина або шнур і ремонтувати окремі деталі старого стартера недоцільно. Після встановлення новий механізм виконує повний цикл ручного запуску: шнур розкручує шків, зачепи передають обертання, а поворотна пружина втягує шнур назад у корпус.

Конструкція та призначення

• Тип деталі: ручний стартер у зборі для бензопили.
• Модельне застосування: Goodluck GL4500 і GL5200.
• Варіант механізму: легкий, або плавний, пуск.
• Виконання зчеплення: шків на 4 зачепи.
• Корпус: пластиковий, із вентиляційними вікнами та монтажними точками.
• Органи запуску: шнур і Т-подібне руків’я.

Механізм легкого пуску відрізняється наявністю додаткової пружини, яка приймає зусилля під час витягування руків’я та передає його далі плавніше. Тому цей стартер розрахований на спокійне протягування шнура, а не на короткі різкі ривки. Руків’я не варто висмикувати до жорсткого упору: акуратне користування зменшує навантаження на шнур, шків і пружинний механізм.

Як правильно підібрати стартер

Позначення GL4500 і GL5200 самі собою не виключають відмінностей між випусками бензопил. Для цих серій трапляються стартери з двома та чотирма зачепами, звичайним і легким пуском, а також з іншою формою корпусу чи розташуванням кріплень. Перед замовленням зіставте стару деталь із цією модифікацією за типом пуску, кількістю зачепів, контуром корпусу, положенням кріпильних отворів і формою ділянки, повернутої до двигуна.

Особливу увагу приділіть спряженню шківа з відповідною частиною пускової системи. Чотири зачепи мають відповідати конструкції, установленій на пилі: зовні подібний стартер з іншою кількістю зачепів може не передавати обертання або не встановлюватися на штатне місце. Доцільно також порівняти напрямок виходу шнура, положення руків’я та загальну форму вентиляційних прорізів відносно кріпильних точок.

Заміна та перевірка

Під час установлення старий стартер знімають із корпусу бензопили, після чого очищають посадкову ділянку від тирси та перевіряють стан відповідної частини механізму. Новий стартер розміщують без перекосу, суміщають монтажні отвори й рівномірно фіксують штатним кріпленням. Корпус не повинен згинатися під час затягування, а шнур — торкатися країв вихідного вікна.

До першого запуску повільно витягніть руків’я на невелику довжину. Шнур має виходити рівно, зачеплення повинно відбуватися без заклинювання, а поворотний механізм — повністю повертати руків’я до корпусу. Якщо стартер не сідає вільно, зачепи не взаємодіють із відповідною частиною або шнур повертається не повністю, потрібно повторно перевірити сумісність і положення механізму, не докладаючи надмірного зусилля.

Ця модифікація підходить для ремонту бензопили Goodluck GL4500/5200, коли потрібен пластиковий стартер у зборі саме з легким пуском і чотирма зачепами. Точне порівняння конструктивного виконання зі знятою деталлю допомагає вибрати належний варіант і відновити штатний ручний запуск без переставляння деталей зі старого корпусу.
