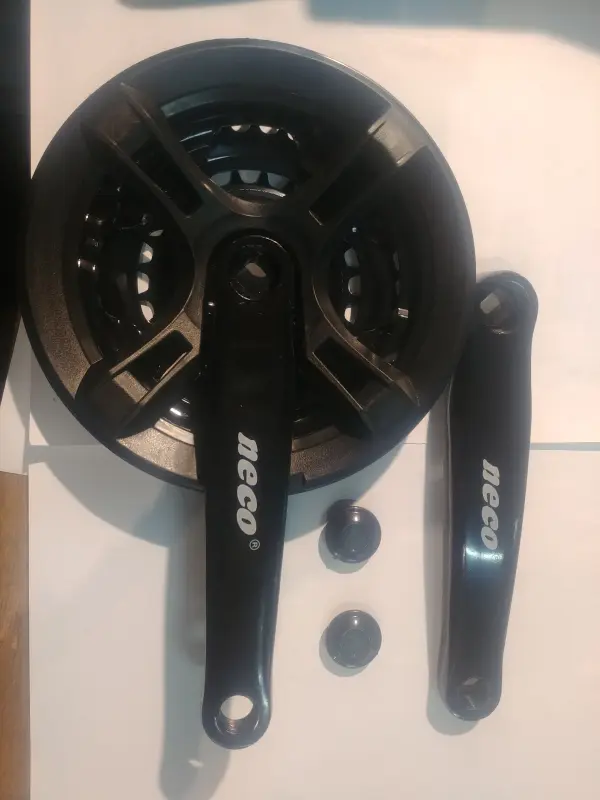

Система шатунів NECO PHCW-A421 24/34/42T, 170 мм, під квадрат, із захистом

Система шатунів NECO PHCW-A421 24/34/42T

Потрійна система передніх зірок із двома шатунами призначена для велосипедного привода з каретковим валом під квадрат. Поєднання зірок на 24, 34 і 42 зуби дає змогу вибирати передавальне відношення відповідно до рельєфу та темпу руху: мала зірка підходить для ділянок, де потрібно зменшити зусилля на педалях, середня зручна для спокійної повсякденної їзди, а велика використовується під час руху з вищою швидкістю. Довжина обох шатунів становить 170 мм.

PHCW-A421 складається з правого шатуна з блоком із трьох зірок та окремого лівого шатуна. Чорне виконання поєднується з велосипедами різних кольорів, а зовнішній захист закриває контур великої зірки. Така конструкція підходить для заміни зношеної або пошкодженої системи під час ремонту трансмісії чи для складання велосипеда з трьома передніми передачами.

Конструкція та призначення

Правий шатун приймає зусилля від педалі та передає його зіркам, які приводять у рух ланцюг. Перехід ланцюга між трьома зірками змінює передавальне відношення без заміни деталей під час поїздки. Розподіл 24/34/42T утворює три ступені спереду та дає змогу вибирати режим педалювання з урахуванням підйому, рівної ділянки або потрібної швидкості.

Посадка під квадрат визначає спосіб з’єднання з валом каретки. Під час затягування шатун насувається на чотиригранну частину вала та фіксується штатним кріпленням велосипеда. Для правильного встановлення форма посадки нової системи має відповідати каретці. Довжина вала каретки також впливає на розташування зірок відносно рами та задніх зірок, тому її потрібно враховувати окремо.

Що перевірити перед вибором

• Тип каретки. Велосипед повинен мати вал із посадкою під квадрат, а не шліцьове чи інтегроване з’єднання.
• Кількість і розмір зірок. Конфігурація системи — три зірки на 24, 34 і 42 зуби. Передній перемикач має працювати з потрійною системою та охоплювати потрібний діапазон.
• Довжину шатунів. Значення 170 мм бажано зіставити з попередньою системою, щоб зберегти звичну посадку та відстань до рами.
• Лінію ланцюга. Після монтажу зірки мають розташовуватися у положенні, сумісному з кареткою, рамою, переднім перемикачем і задньою частиною трансмісії.
• Вільний простір. Велика зірка на 42 зуби та зовнішній захист не повинні торкатися пера рами; це особливо суттєво під час заміни системи іншої конфігурації.
• Стан ланцюга. Надмірно розтягнутий ланцюг може погіршити роботу нових зубців, тому під час ремонту доцільно перевірити зношення всієї трансмісії.

Установлення та налаштування

Перед монтажем потрібно оглянути вал каретки та переконатися, що його грані не деформовані й не мають помітного люфту. Шатуни встановлюють на відповідні боки велосипеда, після чого кріплення затягують із зусиллям, передбаченим для застосованої каретки та кріпильних деталей. Педалі слід вкручувати з урахуванням правої та лівої різьби, не допускаючи перекосу.

Після встановлення перевіряють вільне обертання шатунів, відсутність контакту із зірками та захистом, положення переднього перемикача і перехід ланцюга між усіма трьома зірками. Якщо попередня система мала іншу кількість зубів, іншу довжину шатунів або відрізнялася розташуванням відносно рами, перемикач та обмежувальні гвинти потрібно налаштувати повторно.

Система NECO PHCW-A421 підходить для планового відновлення привода в разі зношення зубців, пошкодження шатуна, люфту посадки або переходу на конфігурацію 24/34/42T. Для точного підбору зіставте тип каретки, довжину шатунів, набір зірок і фактичне положення старої системи на велосипеді.
