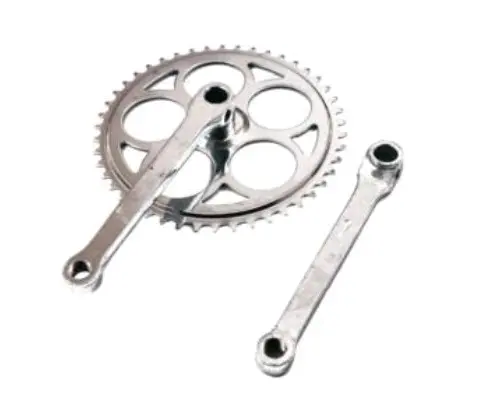

Велосипедна система шатунів 46T, 170 мм, під клин, хром

Велосипедна система шатунів 46T, 170 мм, під клин

Система призначена для велосипедної трансмісії з однією передньою зіркою та каретковою віссю клинового типу. До неї входять ведуча зірка на 46 зубців, правий шатун із зіркою та окремий лівий шатун. Обидва важелі мають довжину 170 мм, а кругле хромоване виконання підходить для ремонту велосипеда, на якому встановлена система з такою самою схемою та посадкою.

Призначення та робота у приводі

Під час педалювання шатуни приймають зусилля від педалей, передають обертання на ведучу зірку, а вона переміщує ланцюг і приводить у рух заднє колесо через задню зірку. Позначення 46T означає 46 зубців на передній зірці. Підсумкова передача залежить не лише від неї, а й від кількості зубців задньої зірки, тому під час заміни однієї системи без зміни решти приводу доцільно зберігати попередню кількість зубців. Так велосипед збереже звичне співвідношення між обертами педалей і пройденою відстанню.

Довжина 170 мм вимірюється для шатуна та є одним з основних параметрів добору. Вона впливає на розташування педалей відносно каретки й рами, тому обидва шатуни мають бути однакової довжини. Заміна на варіант із тими самими 170 мм допомагає зберегти звичну геометрію педалювання та не створювати різниці між правим і лівим боками.

Що перевірити перед вибором

• Тип кареткової осі: ця система розрахована на кріплення під клин. Вона не замінює шатуни під квадрат або інший стандарт без відповідності посадки.
• Передня зірка: порівняйте кількість зубців старої деталі з параметром 46T. Одночасно перевірте ширину ланцюга та його посадку на зубці.
• Довжина шатунів: потрібне значення — 170 мм з обох боків. Зіставте його з демонтованою системою.
• Різьба педалей: до монтажу переконайтеся, що педалі підходять до різьбових отворів нових шатунів. Права й ліва педалі мають різний напрямок різьби.
• Лінія ланцюга та проміжки: після встановлення зірка має розташовуватися в одній площині із задньою зіркою, а шатуни не повинні торкатися рами чи захисних деталей.

Коли потрібна заміна

Встановлення нової системи розглядають у разі деформації шатуна, пошкодження клинової посадки, помітного биття ведучої зірки, пошкоджених зубців або зношення різьби під педаль. Перед заміною варто перевірити також стан кареткової осі, клинів, ланцюга та задньої зірки: зношення суміжних деталей здатне спричиняти люфт, шум, нерівномірний хід і спадання ланцюга навіть за справної передньої системи.

Рекомендації зі встановлення

Монтаж виконують на чисту та справну кареткову вісь із відповідними клинами. Правий шатун із зіркою та лівий шатун установлюють взаємно протилежно, після чого перевіряють надійність фіксації, вільне обертання, відсутність бокового биття та правильність натягу ланцюга. Педалі вкручують з урахуванням боку: помилка в напрямку може пошкодити різьбу. Після перших поїздок корисно повторно проконтролювати посадку клинів і відсутність люфту.

Ця система підходить як практична заміна для велосипеда, якому потрібні кругла передня зірка 46T, два шатуни завдовжки 170 мм і клинове кріплення. Для точного добору одночасно зіставте посадку на каретці, параметри ланцюга, різьбу педалей і вільний простір біля рами.
