Барабан зчеплення зі знімним ведучим вінцем для Husqvarna 365/372

Барабан зчеплення зі знімним ведучим вінцем для Husqvarna 365/372

Деталь призначена для приводу пиляльного ланцюга в бензопилах Husqvarna 365 і 372. Барабан установлюється в механізмі зчеплення та працює разом із його колодками: після набору обертів зчеплення передає обертання барабану, а розміщений на ньому ведучий вінець приводить ланцюг у рух уздовж шини. Така схема поєднує барабан і знімну зірку, водночас даючи змогу обслуговувати їх як окремі деталі.

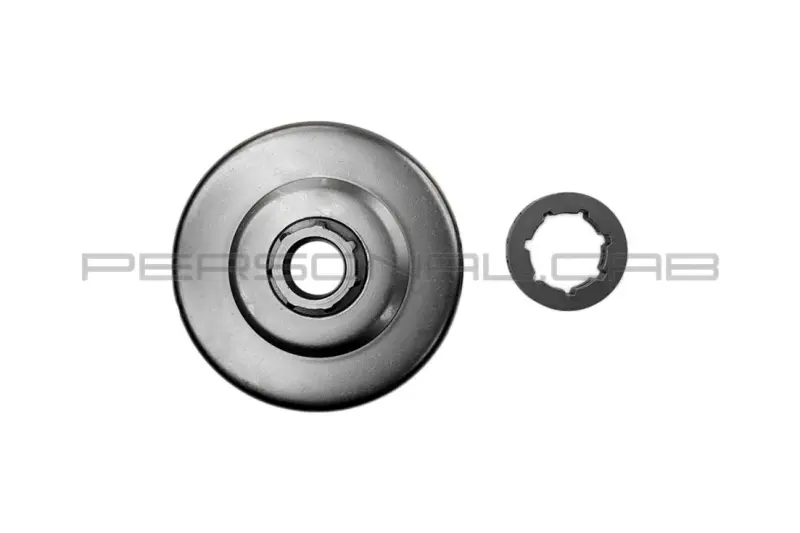

До складу позиції входять чашоподібний барабан і окремий ведучий вінець. Вінець установлюється на профільовану посадкову частину в центрі барабана. На відміну від виконання з жорстко закріпленою зіркою, знімна конструкція дає змогу замінити зношений вінець без обов’язкової заміни справного барабана. Це зручно під час планового обслуговування пиляльної гарнітури, адже зубці вінця постійно контактують із ведучими ланками ланцюга та поступово виробляються.

Призначення та ознаки необхідності заміни

Барабан має вільно обертатися на своїй посадці, правильно взаємодіяти зі зчепленням і утримувати ведучий вінець без пошкоджень профільного з’єднання. Деталь оглядають у разі появи стороннього шуму з боку зчеплення, ривків під час руху ланцюга, помітного вироблення вінця, пошкодження чаші або ненормального люфту посадки. Під час діагностики перевіряють не лише барабан, а й вінець, голчастий підшипник, шайбу та стопорне кріплення. Стан шини й ланцюга також важливий: нерівномірно зношена гарнітура може погіршувати рух ланцюга навіть після встановлення нової деталі.

Виробник бензопил рекомендує регулярно контролювати ступінь зношення ведучого вінця та міняти його за надмірного вироблення. У настанові для Husqvarna 365 і 372 також зазначено, що вінець потрібно замінювати одночасно з установленням нового пиляльного ланцюга. Це виключає роботу нових ведучих ланок по вже вироблених доріжках старої зірки.

Що перевірити під час підбору

• Модель бензопили: деталь заявлена для Husqvarna 365 і 372, проте перед замовленням потрібно врахувати конкретну модифікацію та рік випуску інструмента.
• Тип конструкції: у бензопилі має застосовуватися барабан під окремий знімний ведучий вінець, а не виконання з жорстко закріпленою зіркою.
• Параметри гарнітури: крок вінця та кількість зубців мають відповідати встановленому ланцюгу й конфігурації бензопили.
• Посадкові розміри: порівняйте діаметр центральної посадки, профіль під вінець, глибину чаші та загальну геометрію з демонтованим барабаном.
• Суміжні деталі: окремо оцініть стан голчастого підшипника, шайби та стопорного кріплення, оскільки їх наявність у складі цієї позиції не заявлена.

Установлення та обслуговування

Для доступу до барабана знімають кришку зчеплення та пиляльну гарнітуру в порядку, передбаченому настановою бензопили. Після демонтажу старої деталі очищають посадкову ділянку, оглядають зчеплення та перевіряють голчастий підшипник. Настанова Husqvarna передбачає регулярне змащування цього підшипника якісним підшипниковим мастилом або моторною оливою. Новий барабан установлюють без перекосу, після чого розміщують відповідний ведучий вінець і штатні фіксувальні деталі.

Після складання барабан і ланцюг мають рухатися вільно, без заїдань та перекосу вінця. Перед початком роботи перевіряють правильність розташування ланцюга на шині й ведучій зірці, його натяг і надійність кріплення кришки. Точний збіг конструкції барабана, параметрів вінця та пиляльної гарнітури забезпечує коректне передавання обертання й допомагає уникнути прискореного зношення сполучених деталей.
