Заднє руків’я у зборі для бензопили Husqvarna 365 EVO

Заднє руків’я у зборі для Husqvarna 365 EVO

Деталь призначена для відновлення задньої частини бензопили Husqvarna 365 EVO в разі пошкодження корпусу руків’я, кріплень або розміщеного в ньому механізму керування дросельною заслінкою. Це великий складальний компонент, за який оператор утримує пилу правою рукою та керує обертами двигуна. Виконання у зборі доречне під час комплексного ремонту, коли заміна лише зовнішньої частини не усуває зношення пов’язаних деталей.

Призначення та будова

Заднє руків’я утворює окремий корпусний модуль бензопили. У його зоні розміщені курок газу, блокіратор курка та трос, який передає рух до карбюратора. Корпус також з’єднується з моторною частиною через пружинні опори антивібраційної системи. Така компоновка потребує правильного положення кожного з’єднання: курок має рухатися вільно, блокіратор — перешкоджати випадковому натисканню, а трос — проходити передбаченою траєкторією без перегинів і затискання.

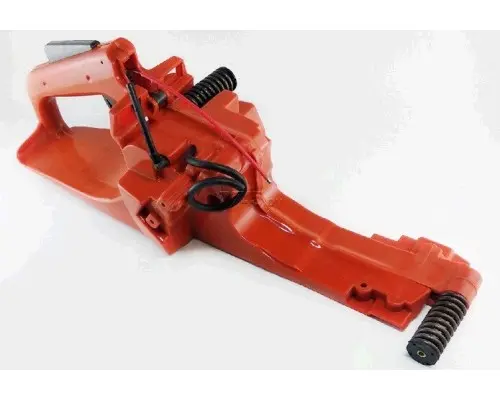

Конструкція товару включає червоний корпус задньої частини, деталі керування газом, трос і дві пружинні опори. Руків’я постачається як зібрана деталь, тому підходить для ремонту після появи тріщин у корпусі, руйнування посадкових місць, деформації кріплень або одночасного зношення кількох компонентів. Водночас фактичну повноту конкретного екземпляра потрібно оцінити до монтажу: окремі шланги, кріплення та інші приєднувані деталі можуть належати до обслуговуваної пили й переставлятися зі знятого модуля.

Як перевірити сумісність

Основний орієнтир для підбору — бензопила Husqvarna 365 EVO. Самого збігу числа 365 недостатньо: у сімействі Husqvarna 365 трапляються різні виконання та періоди випуску. Перед установленням порівняйте стару й нову деталі повністю, звернувши увагу на форму корпусу, розташування отворів і пружинних кріплень, конфігурацію верхньої частини руків’я, вихід троса газу та місця проходження паливних комунікацій.

• Модель пили: Husqvarna 365 EVO.
• Тип деталі: заднє руків’я корпусного типу у зборі.
• Зона керування: курок газу, його блокіратор і приводний трос розміщуються в руків’ї.
• З’єднання з корпусом: передбачені пружинні опори антивібраційної системи.
• Перевірка перед монтажем: геометрія, точки кріплення та розташування приєднуваних деталей мають відповідати знятому модулю.

Додатково перевірте позначення моделі та типове виконання пили на її заводській табличці. Особливо уважно порівнюйте деталь, якщо бензопилу раніше ремонтували, складали з компонентами іншої модифікації або продавець техніки позначав її лише як Husqvarna 365 без уточнення версії. Розбіжність одного кріплення чи напрямку троса може завадити правильному складанню, навіть коли зовнішні обриси руків’їв подібні.

Установлення та перевірка після ремонту

Заміна цього модуля пов’язана з роз’єднанням моторної та задньої частин пили, від’єднанням троса газу, паливної лінії, кріплень і пружинних опор. Під час складання не можна перетискати шланг або трос між корпусними деталями. Пружини встановлюють у штатні точки, а зовнішню оболонку троса фіксують у призначеному для неї посадковому місці біля карбюратора. За відсутності досвіду такого ремонту встановлення доцільно доручити майстру з обслуговування бензоінструменту.

До запуску перевірте вільний хід курка, чітку роботу блокіратора та самостійне повернення керування газом у початкове положення. Огляньте з’єднання паливної лінії та переконайтеся, що пружини й корпус закріплені без перекосу. Правильно підібране заднє руків’я повертає пилі штатну компоновку органів керування та дає змогу замінити пошкоджену задню корпусну частину єдиним зібраним модулем.
