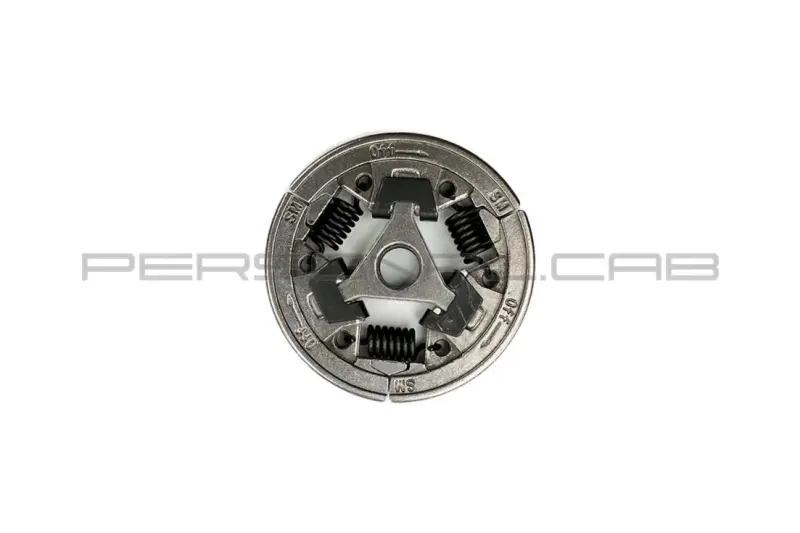

Муфта зчеплення бензопили для St M 341/361

Муфта зчеплення для бензопил St M 341/361

Муфта призначена для ремонту відцентрового зчеплення бензопил моделей 341 і 361. Вона розташована між колінчастим валом двигуна та барабаном із зірочкою: зі зростанням обертів колодки розходяться, взаємодіють із внутрішньою поверхнею барабана й передають обертання на пиляльний ланцюг. Після зниження обертів пружини повертають колодки до центра, тому справне зчеплення роз'єднує двигун і ланцюговий привід на холостому ходу.

Конструкція та призначення

Муфта виконана як зібраний триколодковий механізм із трьома стяжними пружинами. Симетричне розташування колодок потрібне для послідовного ввімкнення зчеплення під час набору обертів. Пружини утримують їх у початковому положенні, а основа з'єднує деталі механізму та встановлюється на колінчастий вал. Муфта працює разом із барабаном зчеплення, ведучою зірочкою та голчастим підшипником, проте ці деталі є окремими позиціями й мають перевірятися під час розбирання.

Заміна муфти може знадобитися за помітного зношення колодок, пошкодження або послаблення пружин, слідів перегрівання, нерівномірного ввімкнення чи пробуксовування під навантаженням. Самовільний рух ланцюга на холостому ходу також потребує діагностики зчеплення, однак перед ремонтом слід виключити завищені оберти холостого ходу та заїдання пов'язаних деталей. Така перевірка дає змогу замінити несправну частину, а не приховати справжню причину неполадки.

Як правильно підібрати

Основний критерій вибору — модель бензопили: ця муфта розрахована на St M 341 і St M 361. Перед замовленням порівняйте стару деталь за загальною формою основи, кількістю та розташуванням трьох колодок, конфігурацією пружин, посадковою частиною і положенням відносно барабана. Самої зовнішньої подібності недостатньо: посадка на вал і геометрія сполучення з барабаном мають відповідати механізму конкретної пили.

• Сумісні моделі: бензопили St M 341 і St M 361.
• Тип деталі: відцентрова муфта зчеплення.
• Конструкція: три колодки, з'єднані трьома стяжними пружинами.
• Місце встановлення: на колінчастому валу, всередині барабана зчеплення.
• Функція: під'єднання барабана та ведучої зірочки під час набору обертів двигуна.

Встановлення та перевірка після ремонту

Для доступу до муфти знімають різальну гарнітуру, кришку, барабан із зірочкою та голчастий підшипник. У сервісній документації для сімейства MS 341/361 зазначено, що зчеплення має ліву різьбу: його відкручують за годинниковою стрілкою після надійної фіксації поршня призначеним для цього пристосуванням. Неправильний напрямок відкручування або фіксація вала випадковими предметами можуть пошкодити різьбу, поршень чи циліндр, тому за відсутності належного інструмента встановлення краще доручити фахівцеві.

До складання перевірте барабан, доріжку голчастого підшипника, зірочку та компоненти приводу мастильного насоса. Глибокі сліди виробітку на барабані або пошкодження сполучених деталей не усуваються лише заміною муфти. Після монтажу барабан має вільно обертатися без перекосу, а ланцюг — залишатися нерухомим на правильно відрегульованому холостому ходу та впевнено вмикатися зі зростанням обертів. Комплексна перевірка зменшує ризик повторного розбирання й допомагає відновити передбачувану роботу ланцюгового приводу.
