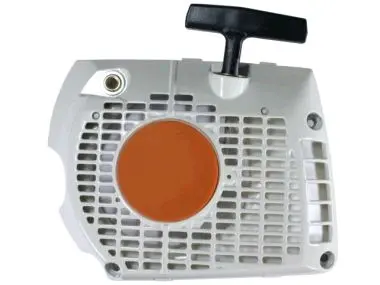

Стартер у зборі для бензопил St MS 341/361

Стартер у зборі для бензопил St MS 341/361

Вузол ручного запуску призначений для бензопил моделей MS 341 і MS 361. Він поєднує корпус вентилятора та зворотний стартер, тому підходить для комплексної заміни пошкодженої пускової частини, коли встановлення окремого шнура, пружини чи інших внутрішніх деталей не усуває несправність. Конструкція монтується збоку двигуна та передає зусилля від витяжної рукоятки до механізму запуску.

Як працює стартер

Під час витягування рукоятки шнур обертає ротор. Собачки стартера короткочасно з'єднують його з відповідною частиною двигуна та передають зусилля, потрібне для прокручування колінчастого вала. Після відпускання рукоятки поворотна пружина намотує шнур назад на ротор. Справний механізм має витягуватися без різких заїдань, упевнено входити в зачеплення та повністю повертати рукоятку до корпусу.

Корпус одночасно закриває пусковий механізм і утворює зовнішню частину кожуха вентилятора. Решітчасті отвори залишають відкритим передбачений для цієї серії шлях надходження повітря. Зовні розташована Т-подібна рукоятка, а внутрішні деталі стартера захищені корпусом. Виконання у зборі доречне за наявності тріщин або деформації кожуха, пошкоджених посадкових місць чи одночасного зношення кількох деталей пускового механізму.

Коли потрібна заміна

Стан стартера варто перевірити, якщо шнур не повертається, витягується ривками, механізм прокручується без зачеплення або корпус більше не прилягає до бензопили належним чином. Ускладнений запуск не завжди спричинений стартером, тому перед заміною потрібно переконатися, що колінчастий вал двигуна провертається, а несправність справді міститься в пусковій частині. Якщо пошкоджені лише шнур або поворотна пружина, а корпус справний, можливий ремонт окремих деталей; вузол у зборі доцільний за більшого зношення.

Що перевірити під час вибору

• Модель бензопили: виконання розраховане на сімейство MS 341/361; позначення моделі потрібно перевірити на самій пилі.
• Форма корпусу: порівняйте контур, розташування кріпильних отворів, решітчастих прорізів і зони центрального сполучення зі знятою деталлю.
• Пускове зачеплення: внутрішня сторона має відповідати зустрічному механізму конкретної модифікації пили.
• Виконання техніки: у близьких за назвою версій можуть відрізнятися окремі деталі, тому зовнішньої подібності недостатньо.

Не слід добирати стартер лише за загальним розміром бензопили або схожою формою кришки. Для впевненої сумісності одночасно звіряють точну модель, геометрію корпусу, точки кріплення та будову зачеплення. Якщо на пилі раніше замінювали двигун, маховик або частини системи запуску, корисно додатково порівняти новий вузол із фактично встановленою деталлю.

Установлення та перевірка

Перед монтажем бензопила має бути зупинена, а зона прилягання кожуха — очищена. Штатна інструкція для MS 341/361 передбачає зняття кріпильних гвинтів, переміщення захисного щитка вгору та відокремлення нижньої частини корпусу вентилятора від картера з подальшим зняттям донизу. Новий корпус установлюють у правильному положенні, суміщаючи штатні точки кріплення та пускове зачеплення без перекосу й примусового притискання.

Після встановлення, до запуску двигуна, кілька разів плавно витягніть рукоятку на невелику довжину. Шнур має рухатися вільно, ротор — входити в зачеплення, а рукоятка — повертатися до корпусу. Перевірте рівномірність прилягання кожуха, відсутність стороннього тертя та надійність кріплення. Така попередня перевірка допомагає виявити перекіс або неправильне сполучення до початку експлуатації бензопили.
