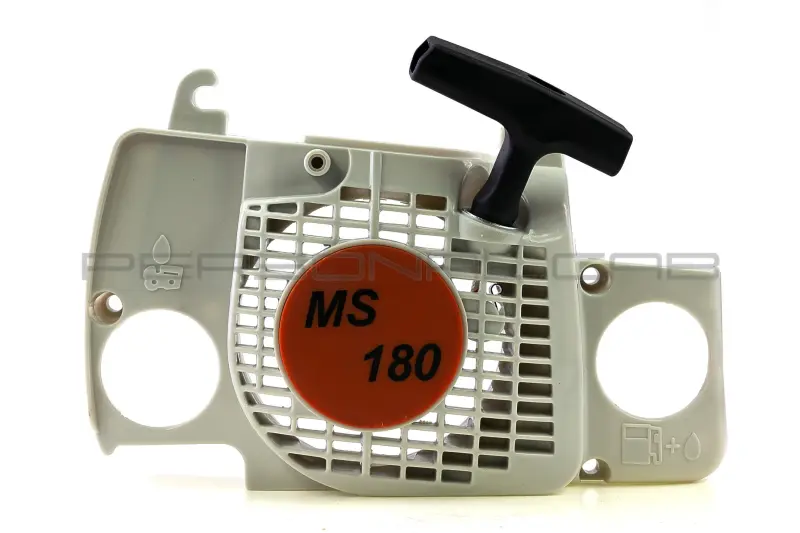

Ручний стартер у зборі для бензопили MS 180

Ручний стартер у зборі для бензопили MS 180

Вузол призначений для відновлення ручного запуску бензопили MS 180. Під час витягування шнура стартер передає обертання на механізм запуску двигуна, а поворотна пружина після відпускання руків’я втягує шнур назад у корпус. Така деталь потрібна, коли штатний стартер пошкоджений, руків’я не повертається у початкове положення, шнур витягується без зачеплення або корпус уже неможливо надійно закріпити на пилі.

Виконання у зборі поєднує бічний корпус із вентиляційною решіткою, витяжне руків’я та розташований усередині поворотний механізм. Це дає змогу замінити весь пусковий модуль, не відновлюючи окремо зношений корпус, барабан, пружину та шнур. Закрита конструкція утримує деталі механізму в передбаченому положенні, а решітчаста частина корпусу зберігає доступ повітря до зони вентилятора після правильного встановлення на бензопилу.

Стартер приводиться в дію вручну: руків’я спочатку тягнуть плавно до моменту зачеплення, після чого виконують упевнений пусковий рух. Повертати його потрібно без різкого удару об корпус, супроводжуючи зворотний хід рукою. Такий спосіб зменшує навантаження на шнур, руків’я та поворотну пружину. Не варто витягувати шнур до граничної довжини або спрямовувати його під кутом через край напрямної втулки.

Як правильно підібрати стартер

Основний критерій сумісності — модель бензопили MS 180 та виконання встановленої системи запуску. У цьому сімействі пил трапляються стандартні версії, а також модифікації MS 180 C із системою полегшеного запуску ErgoStart/Easy2Start. Їхні деталі можуть відрізнятися внутрішнім механізмом і конфігурацією корпусу, тому самого збігу числа 180 недостатньо. Для стандартної MS 180 нову деталь потрібно зіставити зі знятим стартером за загальною формою та точками приєднання.

• Модель пилки: перевірте повне позначення на самій бензопилі, включно з можливою літерою C та відомостями про систему полегшеного запуску.
• Контур корпусу: порівняйте зовнішню форму, розташування бічних виступів і прилеглих ділянок.
• Кріплення: мають збігатися кількість і положення отворів під гвинти, адже корпус встановлюється без перекосу.
• Пускове зачеплення: зіставте будову зі зворотного боку деталі та її положення відносно відповідної частини двигуна.
• Руків’я та решітка: перевірте їх розташування, напрямок виходу шнура й конфігурацію вентиляційних отворів.

Особливо уважно стартер підбирають, якщо бензопилу раніше ремонтували або на ній уже встановлена нештатна деталь. У такому разі враховують не лише назву моделі, а й фактичну конструкцію посадкового місця. Збіг форми, кріпильних точок і механізму зачеплення допомагає встановити корпус рівно, усунути тертя рухомих деталей та отримати нормальне повернення шнура.

Установлення та перевірка

Перед монтажем двигун зупиняють і дають йому охолонути. Із зовнішньої частини пилки видаляють тирсу та забруднення, потім демонтують старий корпус, зберігаючи штатні кріпильні гвинти. Посадкову поверхню очищають, нову деталь прикладають без зусилля й перевіряють, чи контур корпусу прилягає рівномірно, а отвори суміщаються. Гвинти затягують послідовно, не перекошуючи корпус і не докладаючи надмірного зусилля.

Після встановлення руків’я кілька разів плавно витягують на невелику довжину. Шнур має рухатися без заклинювання, упевнено повертатися всередину та забезпечувати зачеплення з пусковим механізмом. Якщо корпус не сідає на місце, шнур рухається ривками або не повертається, запускати двигун не слід: потрібно повторно перевірити виконання деталі, положення зачеплення та рівномірність кріплення.

Стартер у зборі підходить для ремонту бензопили MS 180 у разі механічного пошкодження корпусу або несправності ручного запуску. Точна перевірка модифікації пилки та порівняння зі старою деталлю перед монтажем дають змогу вибрати потрібне виконання й відновити штатний спосіб запуску без перебирання окремих компонентів стартера.
