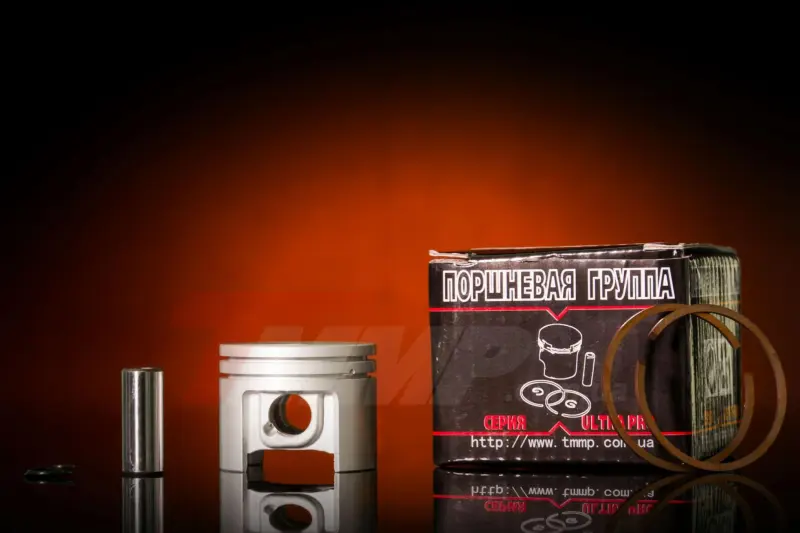

Поршень у зборі для бензопили St MS 180, Ø38 мм, коричневі кільця

Поршень у зборі для бензопили St MS 180, Ø38 мм

Поршневий комплект призначений для ремонту двигуна бензопили серії St MS 180. Номінальний діаметр поршня становить 38 мм. Деталь установлюється в циліндр, сприймає тиск газів після займання паливної суміші та через поршневий палець передає рух шатуну. Два компресійні кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагаючи підтримувати потрібну компресію під час роботи двигуна.

Комплект використовують для відновлення циліндро-поршневої групи в разі зношення спідниці або канавок поршня, пошкодження кілець і зниження компресії. Такий ремонт може знадобитися після перегрівання, появи задирів, потрапляння абразивних частинок через систему очищення повітря або тривалої експлуатації двигуна. Перед заміною потрібно визначити причину пошкодження: установлення нового поршня без усунення несправності системи живлення, підсмоктування повітря, недостатнього змащування паливною сумішшю чи забруднення впуску може спричинити повторне зношення.

Конструкція та призначення деталей

Поршень має дві канавки для компресійних кілець і поперечний отвір під палець. Коричневі кільця встановлюються у відповідні канавки та працюють по поверхні циліндра. Поршневий палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від осьового переміщення. Така будова відповідає поршневому комплекту для MS 180 і дає змогу одночасно замінити пов’язані деталі, не залишаючи в з’єднанні палець, що вже працював, або зношені кільця.

Що перевірити під час добору

• Модель бензопили: комплект розрахований на серію St MS 180; позначення моделі потрібно звірити з даними конкретного інструмента.
• Діаметр циліндра: поршень Ø38 мм призначений для циліндра відповідного номінального розміру. Вимірювання бажано виконувати точним інструментом, адже зовні деталі різних розмірів можуть бути подібними.
• Розмір поршневого пальця: для MS 180 трапляються поршні під пальці різного діаметра. Оскільки розмір пальця цієї позиції окремо не зазначений, перед замовленням слід виміряти старий палець та отвір поршня.
• Стан циліндра: глибокі подряпини, відколи покриття, значне вироблення або порушення геометрії потребують окремого оцінювання. Новий поршень не усуває пошкоджень внутрішньої поверхні циліндра.
• Конфігурація поршня: порівняйте висоту, форму днища й спідниці, розташування вікон, канавок і стопорних штифтів зі знятою деталлю.

Підготовка до встановлення

Перед складанням циліндр очищають від нагару та забруднень, а потім перевіряють його поверхню і фактичний розмір. Кільця мають вільно рухатися у своїх канавках, а їхні замки — розташовуватися біля передбачених стопорних штифтів. Під час заведення поршня в циліндр кільця стискають обережно, без перекосу та надмірного зусилля. Стопорні кільця пальця потрібно повністю посадити в канавки; потрапляння кріпильної деталі всередину картера неприпустиме.

Орієнтацію поршня визначають за конструкцією знятої деталі та ремонтною документацією конкретної модифікації пили. Після складання перевіряють вільне переміщення механізму вручну, а подальший запуск виконують лише після остаточного встановлення всіх деталей впуску й випуску. Поршень Ø38 мм із двома коричневими кільцями буде доречним вибором для MS 180, якщо збігаються діаметр пальця, геометрія поршня, а стан циліндра допускає монтаж нової деталі.
