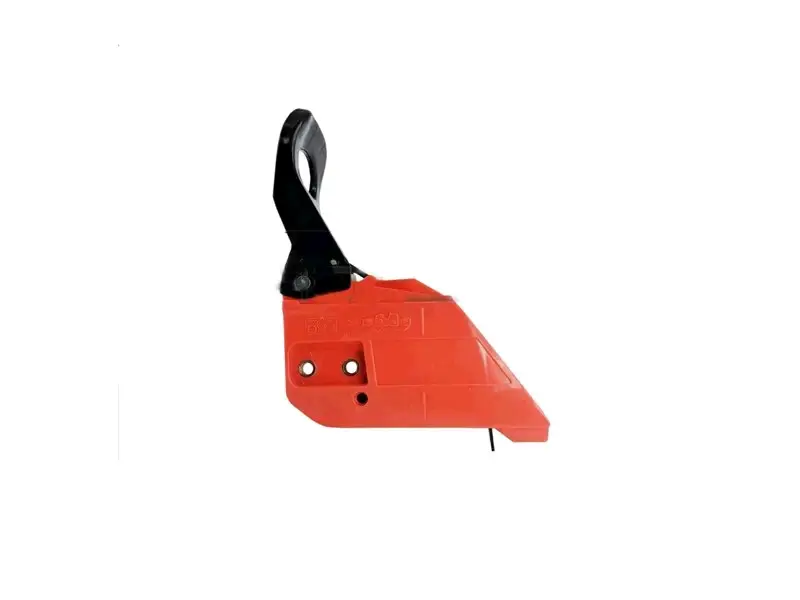

Ручне гальмо в зборі для бензопили Goodluck GL 4500/5200, косе

Ручне гальмо в зборі для Goodluck GL 4500/5200

Вузол призначений для ремонту бензопил Goodluck GL 4500 і GL 5200 із косим виконанням бічної кришки. Він поєднує кришку зони зчеплення та важіль ручного керування гальмом ланцюга. Така деталь потрібна в разі пошкодження корпусу, важеля, кріпильних посадок або гальмівного механізму, коли подальше використання старого вузла неможливе чи його робота втратила належну чіткість.

Бічна кришка встановлюється з боку зчеплення та ведучої зірочки. Важіль виконує функцію переднього захисного щитка й дає змогу вмикати або відпускати гальмо ланцюга. Під час спрацьовування гальмівний механізм обмежує обертання барабана зчеплення та зупиняє рух пиляльного ланцюга. Справність цього вузла безпосередньо впливає на нормальне керування пилою, тому тріснуту кришку, деформований важіль або механізм, який не фіксується в робочих положеннях, потрібно замінити до наступного використання інструмента.

Що врахувати під час добору

• Модель бензопили. Деталь розрахована на Goodluck GL 4500 і GL 5200. Самого збігу робочого об’єму або цифр 4500/5200 у пилки іншої марки недостатньо для точного добору.
• Форма виконання. Це косий варіант. У бензопил цього сімейства трапляються прямі та косі кришки, які відрізняються геометрією і розташуванням сполучних ділянок.
• Конфігурація старої деталі. Перед замовленням зіставте загальний контур кришки, положення чорного гальмівного важеля, два отвори під шпильки шини та точки з’єднання з корпусом пилки.
• Система натягування. Перевірте розташування натягувача на своїй бензопилі та склад демонтованого вузла. Наявність натягувача в цій товарній позиції окремо не заявлена, тому його не слід вважати частиною комплекту без додаткового уточнення.
• Стан суміжних деталей. Разом зі старою кришкою огляньте шпильки, шину, ланцюг, барабан зчеплення та деталі натягування. Пошкодження поруч із місцем монтажу можуть заважати правильній посадці нового корпусу.

Установлення та перевірка

Роботи виконують із заглушеним і охолодженим двигуном. Перед зняттям бічної кришки гальмо ланцюга переводять у відпущене положення. Після демонтажу посадкову зону очищають від тирси та забруднень, не пошкоджуючи деталі механізму. Нову кришку суміщають зі шпильками шини та сполучними частинами гальма; вона має ставати на місце без перекосу й надмірного зусилля. Якщо конструкція пилки передбачає натяжний палець у кришці, він повинен увійти у відповідний отвір шини.

Після встановлення регулюють натяг ланцюга відповідно до інструкції бензопили, затягують кріплення та вручну перевіряють вільне переміщення ланцюга за відпущеного гальма. Потім гальмо вмикають і переконуються, що ланцюг блокується, а важіль упевнено фіксується в обох положеннях. Перевірку проводять у захисних рукавичках і лише із зупиненим двигуном. Якщо кришка не сідає на шпильки, важіль рухається із заїданням або гальмо не утримує ланцюг, запускати пилку не можна: слід повторно перевірити складання та стан суміжних деталей.

Коли потрібна заміна

Установлення нового вузла доцільне за наявності тріщин корпусу, руйнування ділянок навколо кріпильних отворів, деформації захисного важеля, неповного вмикання чи відпускання гальма, а також після механічного пошкодження бічної частини бензопили. Косе виконання та відповідність моделям GL 4500/5200 є головними критеріями вибору. Точне порівняння форми зі знятою кришкою допомагає уникнути невідповідності між різними модифікаціями пилок одного типорозміру.
