Гальмо ланцюга в зборі для бензопили Goodluck GL 4500/5200

Гальмо ланцюга в зборі для Goodluck GL 4500/5200

Вузол призначений для ремонту бензопил Goodluck GL 4500 і GL 5200. Він установлюється з боку зчеплення та поєднує бічну кришку, ручку гальма й механізм, який зупиняє рух ланцюга після ввімкнення гальма. Така деталь потрібна, коли штатна кришка тріснула, важіль не фіксується у потрібному положенні, гальмівна стрічка деформована або відновлювати окремі компоненти вже недоцільно.

Призначення та конструкція

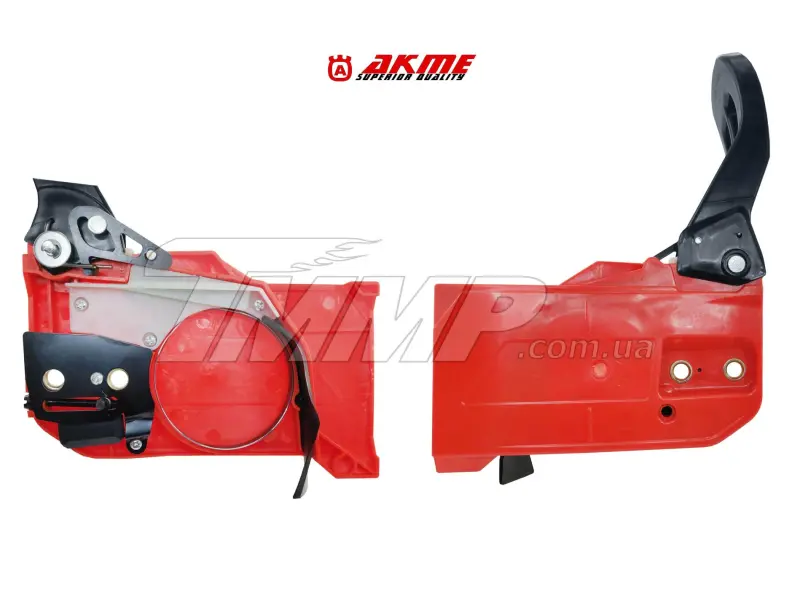

Бічна кришка закриває ділянку зчеплення і ведучої зірочки, а встановлена на ній ручка дає змогу вмикати та відпускати гальмо. Усередині розміщена металева стрічка, яка охоплює барабан зчеплення під час спрацьовування механізму. Конструкція також має металеву напрямну пластину, посадкові точки та кріпильні деталі механізму. Корпус виконаний у червоному кольорі, ручка — у чорному, тому зовнішнє виконання зручно зіставити зі знятою запчастиною ще до монтажу.

Постачання у зібраному вигляді спрощує ремонт у разі комплексного пошкодження кришки та гальмівного механізму: немає потреби переносити кожну пружину, важіль і пластину зі старої деталі. Водночас позначення «у зборі» не скасовує перевірку конкретної конфігурації. У бензопил родини 4500/5200 трапляються прямі й похилі варіанти кришок, відмінності у формі ручки, розташуванні кріплень та будові натягувача ланцюга.

Як перевірити сумісність

Основна сумісність заявлена для Goodluck GL 4500 і GL 5200. Перед замовленням недостатньо орієнтуватися лише на цифри моделі: порівняйте нову та демонтовану кришки з боку механізму і зовнішнього корпусу. Особливо уважно перевірте такі ознаки:

• загальний контур і довжину бічної кришки;
• пряме або похиле розташування ручки гальма;
• кількість, діаметр і взаємне положення кріпильних отворів;
• розташування гальмівної стрічки відносно барабана зчеплення;
• форму металевої напрямної пластини;
• наявність, тип і положення механізму натягування ланцюга;
• розташування штифта натягувача відносно отвору в шині.

Таке зіставлення особливо потрібне після попереднього ремонту пилки: на ній могла бути встановлена кришка іншої модифікації. Якщо контури, кріплення або положення натягувача відрізняються, деталь може не сісти на шпильки чи не поєднатися з напрямною шиною.

Коли потрібна заміна

Підставою для перевірки гальмівного механізму є тріщини корпусу, пошкодження шарніра або ручки, зношення посадкових місць, відсутність чіткої фіксації під час увімкнення та відпускання, деформація стрічки й ускладнене переміщення ланцюга після вимкнення гальма. Кришку також оглядають, якщо не вдається нормально відрегулювати натяг, ланцюг виходить із напрямного паза або механізм заїдає після очищення. Причину несправності визначають до встановлення: подібні прояви можуть бути пов’язані з барабаном зчеплення, ведучою зірочкою, шиною чи самим ланцюгом.

Установлення та перевірка

Монтаж виконують після зупинки та охолодження двигуна. Положення гальмівної стрічки має давати змогу кришці вільно стати поверх барабана зчеплення без натискання і перекосу. Штифт натягувача суміщають із відповідним отвором шини, після чого попередньо прибирають провисання ланцюга та рівномірно затягують гайки кришки. Не слід притягувати деталь кріпленням, якщо вона не прилягає до корпусу: спочатку потрібно перевірити положення стрічки, шини й натягувача.

Після складання ланцюг вручну прокручують уздовж шини при вимкненому двигуні. У відпущеному положенні гальма він має рухатися без блокування, а після ввімкнення — зупинятися. Далі повторно контролюють натяг і прилягання кришки. Гальмо в зборі підходить для відновлення бензопили Goodluck GL 4500/5200 за умови повного збігу виконання зі штатною деталлю.
