Стартер у зборі для бензопили Goodluck GL4500/5200, 4 зачепи

Стартер у зборі для бензопили Goodluck GL4500/5200

Ручний стартер призначений для запуску двигуна бензопил Goodluck GL4500 та GL5200. Вузол установлюється збоку двигуна й передає зусилля від витяжного шнура до відповідної частини пускового механізму. Виконання у зборі підходить для ремонту, коли зручніше замінити стартер повністю та зберегти штатний принцип запуску пилки.

Як працює стартер

Під час витягування рукоятки шнур приводить у рух шків. Виконання з чотирма зачепами взаємодіє з відповідною деталлю на двигуні та допомагає провернути колінчастий вал перед запуском. Після відпускання рукоятки поворотний механізм змотує шнур назад у корпус. Для правильної роботи зачепи мають вільно контактувати з відповідною частиною, а шків — обертатися та повертатися без заклинювання.

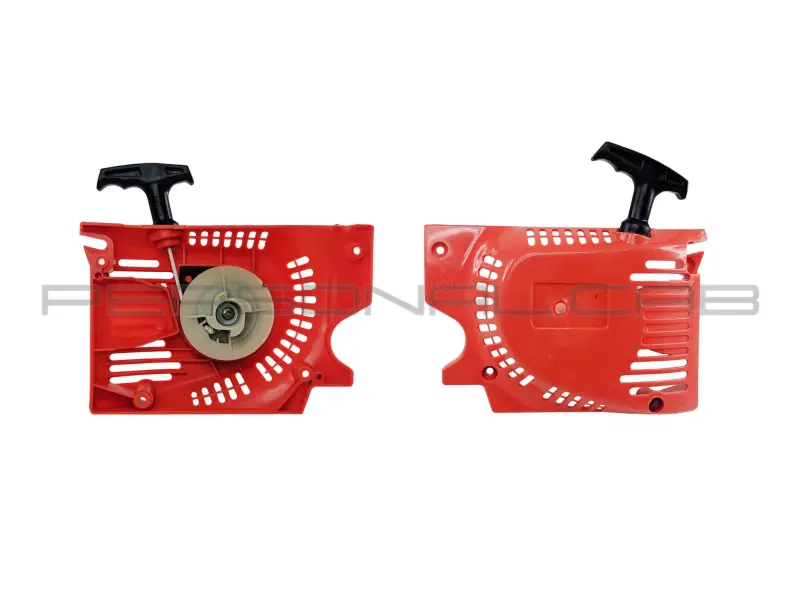

Стартер об’єднує в одному вузлі корпус, витяжну рукоятку, шнуровий механізм і шків. Корпус має вентиляційні прорізи та передбачені конструкцією точки кріплення. Таке компонування дає змогу замінити несправний пусковий механізм без окремого добору кожної його деталі. Червоний корпус і чорна витяжна рукоятка відповідають представленому виконанню товару.

Що перевірити під час добору

Позначення GL4500 або GL5200 саме по собі не виключає конструктивних відмінностей між випусками бензопил. Перед придбанням потрібно зняти старий стартер або відкрити доступ до нього та порівняти будову двох деталей. Головна ознака цієї версії — чотири зачепи. Варіант з іншою кількістю зачепів чи відмінною формою шківа може не взаємодіяти з відповідним механізмом двигуна.

• Модель пилки: Goodluck GL4500 або GL5200.
• Виконання: ручний стартер у зборі.
• Кількість зачепів: 4.
• Геометрія корпусу: порівняйте зовнішній контур, вирізи та розташування вентиляційних прорізів.
• Кріплення: перевірте кількість і розміщення отворів відносно старої деталі.
• Пускове з’єднання: зіставте форму й положення шківа, зачепів і відповідної частини на двигуні.

Для порівняння бажано покласти стару й нову деталі внутрішнім боком догори. Так легше перевірити контур корпусу, розташування шківа, кріпильних точок і вихід витяжної рукоятки. Збігу лише назви серії недостатньо, якщо стара деталь відрізняється формою або способом зачеплення.

Коли потрібна заміна

Заміна стартера може знадобитися, якщо шнур не втягується назад, рукоятка витягується без провертання двигуна, механізм заїдає, зачепи зношені або корпус пошкоджений біля місць кріплення. Перед установленням варто також оглянути відповідну деталь на двигуні: її деформація чи зношення можуть перешкоджати нормальному зачепленню навіть зі справним стартером.

Установлення та перевірка

Монтаж виконують при зупиненому й охололому двигуні. Старий вузол знімають, посадкову поверхню очищають від забруднень, після чого новий корпус суміщають із кріпильними точками бензопили. До остаточного затягування потрібно переконатися, що корпус установлений без перекосу, а шків і чотири зачепи збігаються з відповідним механізмом.

Після встановлення рукоятку кілька разів плавно витягують на невелику довжину. Шнур повинен виходити без ривків, повертатися всередину та не тертися об край корпусу. Якщо відчувається заклинювання або стартер не провертає двигун, запускати пилку не слід: спочатку потрібно повторно перевірити посадку корпусу й сумісність деталей. Правильно дібраний стартер відновлює штатний ручний запуск Goodluck GL4500/5200 та підходить для заміни вузла з аналогічною формою, кріпленням і чотирма зачепами.
