Пружина муфти зчеплення бензопили Goodluck GL4500/5200

Пружина муфти зчеплення для Goodluck GL4500/5200

Пружина призначена для ремонту відцентрового зчеплення бензопил Goodluck GL4500 і GL5200. Вона охоплює три колодки муфти, утримує їх у початковому положенні за низької частоти обертання та дає їм розходитися під дією відцентрової сили після підвищення обертів двигуна. Завдяки цьому барабан і пов’язаний із ним пиляльний ланцюг залишаються нерухомими на правильно налаштованому холостому ходу, а після натискання на газ зчеплення передає обертання різальній гарнітурі.

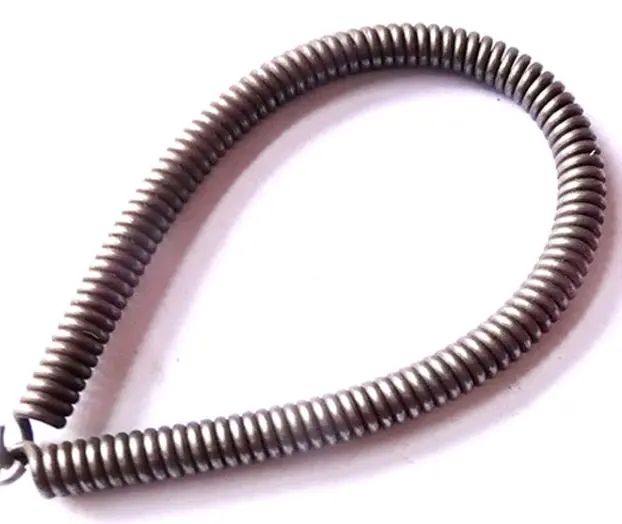

Деталь має форму замкнутої розтяжної пружини зі щільно розташованими витками. Така конфігурація відповідає будові муфти сімейства бензопил 4500/5200, у якій одна кільцева пружина стягує три колодки. Пружина діє разом із колодками та барабаном, тому її стан безпосередньо впливає на момент увімкнення і повернення механізму після скидання газу.

Коли потрібна заміна

Пружину перевіряють у разі самовільного руху ланцюга на холостому ходу, запізнілого повернення колодок, нестабільного вмикання або стороннього звуку з боку муфти. Причиною ремонту можуть бути розтягнення витків, втома пружини, деформація чи розрив. Водночас рух ланцюга на холостих обертах не завжди спричинений лише пружиною: подібний симптом виникає через завищене налаштування холостого ходу, забруднення або пошкодження інших деталей зчеплення. Перед заміною варто оглянути весь механізм.

• Перевірте, чи зберігає пружина замкнуту форму та чи рівномірно утримує всі три колодки.
• Огляньте колодки, посадкові місця, барабан і підшипник на наявність зношення, перегрівання, задирів та пошкоджень.
• Переконайтеся, що колодки вільно переміщуються у передбачених межах і повертаються без перекосу.
• Після складання перевірте нерухомість ланцюга на стабільному холостому ходу та коректне вмикання після підвищення обертів.

Як правильно підібрати

Основний орієнтир сумісності — бензопили Goodluck GL4500 і GL5200. Самої подібності за призначенням недостатньо: пружини відцентрових муфт можуть відрізнятися довжиною контуру, діаметром дроту, кількістю та кроком витків, зусиллям, а також способом розміщення на колодках. Ці параметри визначають, наскільки надійно колодки утримуються всередині барабана та за яких обертів починається вмикання.

Перед установленням зіставте нову деталь зі знятою пружиною та самою муфтою. Порівняйте форму замкнутого контуру, загальну довжину без примусового розтягування, товщину дроту, щільність витків і положення пружини відносно трьох колодок. Не варто добирати деталь лише за зовнішнім діаметром муфти або загальним позначенням бензопили: в інструменті однієї серії можуть траплятися конструктивні варіанти.

Установлення та перевірка

Роботи виконують із зупиненим та охолодженим двигуном, унеможлививши випадковий запуск. Після отримання доступу до зчеплення знімають зношену пружину, очищають посадкові ділянки та перевіряють сполучені деталі. Нову пружину розміщують рівномірно по колу колодок без перекручування, пошкодження витків і надмірного розтягування. Вона має повністю зайняти передбачене положення та однаково стягнути всі три колодки.

Якщо колодки мають тріщини, значне вироблення або пошкоджені місця фіксації, установлення лише пружини не усуне несправність. Після складання барабан має вільно обертатися за неввімкненої муфти, а колодки — розходитися та повертатися симетрично. Завершальну перевірку проводять спочатку на холостому ходу, потім короткочасно підвищують оберти й оцінюють вмикання без ривків, затримки повернення та постійного руху ланцюга.

Ця пружина підходить для планового відновлення штатної муфти Goodluck GL4500/5200, коли решта деталей зчеплення залишається справною. Точне звірення конструкції перед монтажем допомагає зберегти правильний режим роботи відцентрового механізму та уникнути повторного розбирання бензопили.
