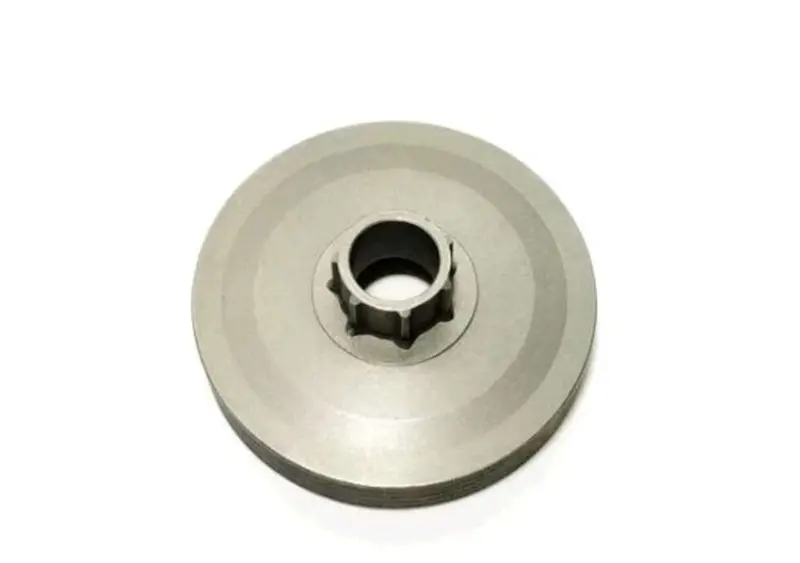

Тарілка зчеплення під знімну зірочку Goodluck GL4500/5200

Тарілка зчеплення під знімну зірочку Goodluck GL4500/5200

Деталь призначена для приводу пиляльного ланцюга в бензопилах Goodluck GL4500 і GL5200. Вона встановлюється з боку зчеплення, приймає обертання від муфти та передає його на знімну ведучу зірочку, яка переміщує ланцюг по шині. Така тарілка потрібна під час ремонту приводу, коли штатний барабан зношений, пошкоджений або вже не забезпечує належну роботу встановленої зірочки.

Призначення та будова

Коли оберти двигуна зростають, колодки відцентрового зчеплення притискаються до внутрішньої поверхні барабана. Разом із тарілкою починає обертатися центральний профільований тримач, а встановлена на ньому зірочка приводить у рух ланцюг. На холостому ходу зчеплення припиняє передавання обертання, тому стан барабана, посадки та суміжних деталей безпосередньо впливає на роботу приводу.

Конструкція розрахована саме на знімну зірочку. На відміну від виконання з нерозбірною ведучою зіркою, тут вінець є окремою деталлю: після його зношення його можна замінити без обов’язкової заміни придатної тарілки. Сам барабан також потрібно міняти, якщо зношена внутрішня контактна поверхня, пошкоджений центральний профіль, з’явилася деформація або виявлений неприпустимий люфт у посадці.

Як правильно підібрати тарілку

Головний орієнтир — моделі Goodluck GL4500 і GL5200, проте в бензопилах однієї серії можуть застосовуватися різні варіанти приводу. Перед установленням варто зняти стару деталь і зіставити не лише назву пили, а й виконання всього посадкового з’єднання.

• Тип приводу: потрібне виконання під окрему знімну зірочку, а не барабан із нерозбірними зубцями.
• Габарити тарілки: зовнішній діаметр, висота та глибина чашки мають відповідати демонтованій деталі.
• Центральна посадка: порівняйте діаметр отвору, форму профільованого тримача та положення тарілки на валу.
• Зірочка: її крок і кількість зубців мають відповідати ланцюгу та шині; невідповідний вінець не можна використовувати лише тому, що він надівається на тримач.
• Суміжні деталі: перевірте відповідність голчастого підшипника, шайби та стопорного кріплення конструкції конкретної пили.

Під час добору корисно покласти нову й стару тарілки поруч: навіть невелика відмінність висоти, глибини чи посадкового профілю може перешкоджати вільному обертанню або правильній фіксації. Комплектність також потрібно уточнювати окремо — назва цієї позиції не підтверджує наявність підшипника, шайби, стопора чи додаткової зірочки.

Коли потрібні перевірка та заміна

Привід зчеплення варто оглянути, якщо ланцюг рухається ривками, з боку муфти з’явився сторонній шум, зірочка має виражене спрацювання або барабан обертається із заїданням чи помітним люфтом. Кожна з цих ознак потребує перевірки всього з’єднання: тарілки, знімного вінця, голчастого підшипника, колодок зчеплення та кріпильних деталей. Установлення нового барабана не усуне несправність, якщо причиною залишається пошкоджений підшипник або сильно зношена зірочка.

Перед монтажем знімають кришку приводу, ланцюг і шину, після чого очищають посадкове місце та перевіряють стан підшипника. Мастило, розташування шайб і стопорних деталей добирають за настановою для конкретної модифікації пили. Після складання барабан має вільно обертатися без перекосу й заїдання, а зірочка — перебувати на одній лінії з пазом шини. Роботи зі зчепленням потребують правильної фіксації деталей і відповідного інструмента; за відсутності досвіду встановлення краще доручити фахівцеві.

Ця тарілка підходить для відновлення розбірного приводу бензопил Goodluck GL4500/5200, у якому застосовується окрема ведуча зірочка. Точне зіставлення посадки та перевірка сусідніх деталей допомагають зібрати привід без люфту й уникнути прискореного зношення ланцюгової гарнітури.
