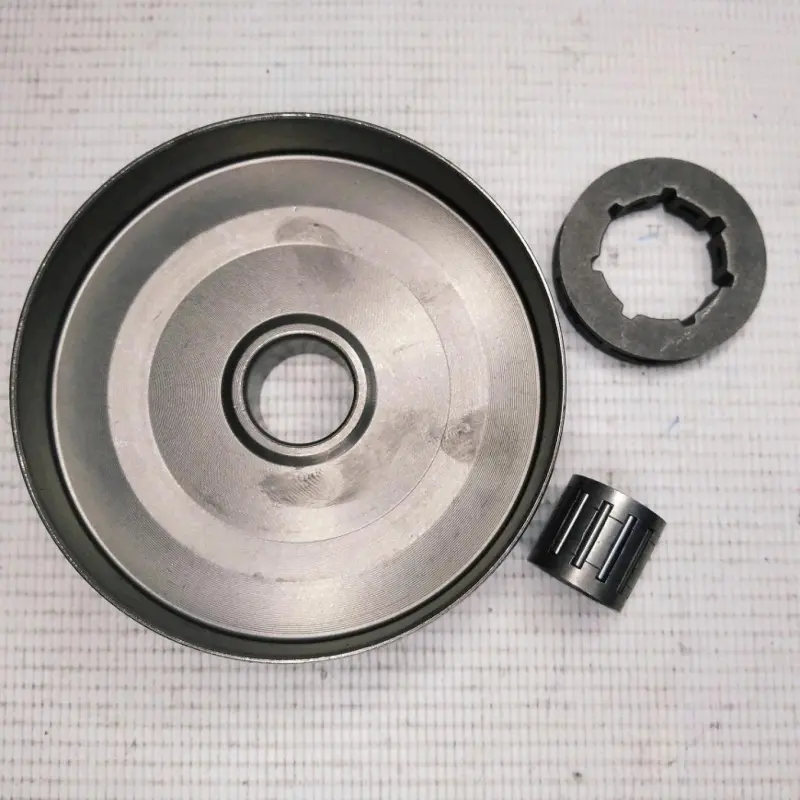

Тарілка зчеплення зі знімною зіркою та сепаратором для бензопили Goodluck GL4500

Тарілка зчеплення для бензопили Goodluck GL4500

Тарілка зчеплення призначена для встановлення в привод пиляльного ланцюга бензопили Goodluck GL4500. Деталь приймає обертання від муфти зчеплення та передає його ведучій зірці, яка приводить ланцюг у рух по шині. Справний стан цього вузла потрібний для рівномірного передавання обертів без зайвого шуму, помітних ривків і неконтрольованого люфту.

Конструкція розрахована на використання знімної ведучої зірки. На відміну від тарілки з нерозбірним зубчастим вінцем, тут зірка встановлюється на окрему посадкову частину барабана. Таке виконання дає змогу обслуговувати компоненти приводу окремо: у разі зношення зубців можна замінити відповідну зірку, якщо сама тарілка та її посадкові поверхні залишаються справними. Разом із тарілкою передбачені знімна зірка та сепаратор, тому основні деталі цієї конфігурації зібрані в одному наборі.

Що входить до набору

• Тарілка зчеплення — приймає обертання від муфти та слугує основою приводу ланцюга.
• Знімна ведуча зірка — взаємодіє з ведучими ланками ланцюга й передає йому рух.
• Сепаратор — встановлюється в центральній посадці тарілки та забезпечує її правильне розташування на валу.

Як підібрати тарілку зчеплення

Основний орієнтир для цієї позиції — бензопила Goodluck GL4500 і конструкція приводу під знімну зірку. Самої зовнішньої подібності недостатньо: тарілки для бензопил можуть відрізнятися діаметром, глибиною чашки, центральною посадкою, формою приводної частини та положенням зірки відносно шини. Перед замовленням порівняйте нову деталь зі знятим вузлом за загальною геометрією та посадковими місцями.

Окремо перевірте параметри ланцюгової гарнітури. Крок і виконання ведучої зірки мають відповідати ланцюгу, встановленому на пилі. Не варто вибирати зірку лише за моделлю корпусу бензопили: інструмент могли ремонтувати раніше, а штатну конфігурацію — замінити іншим варіантом. Якщо стара тарілка мала суцільну ведучу зірку, перехід на розбірну конструкцію потрібно оцінювати за всім комплектом сполучених деталей.

Коли потрібна заміна

Привод варто оглянути в разі появи ривків ланцюга, стороннього шуму з боку зчеплення, вираженого люфту тарілки або нерівномірного спрацювання зубців зірки. Причиною заміни також стають деформація чашки, пошкодження центральної посадки та незадовільний стан сепаратора. Використання зношеної зірки прискорює спрацювання ведучих ланок ланцюга, тому стан цих деталей перевіряють разом.

Встановлення та перевірка після складання

Перед монтажем слід очистити місце встановлення й оглянути сполучені поверхні, муфту зчеплення, вал, ланцюг і шину. Сепаратор розміщують без перекосу, після чого встановлюють тарілку та знімну зірку в передбаченій послідовності. Усі раніше зняті шайби й фіксатори повертають відповідно до конструкції конкретної пили; вони не заявлені як частини цього набору.

Після складання тарілка має розташовуватися рівно, а зірка — збігатися з лінією руху ланцюга. До запуску перевірте вільне переміщення ланцюга по шині, відсутність заїдань і надмірного люфту. Якщо конфігурація старого приводу відрізняється або для розбирання зчеплення немає належного інструмента, встановлення краще доручити фахівцеві з ремонту бензопил.
