Вакуумний паливний кран Honda Tact

Вакуумний паливний кран для Honda Tact

Кран керує подаванням бензину з бака до карбюратора скутера Honda Tact. Усередині корпусу встановлена діафрагма: розрідження від впускного тракту відкриває прохід під час роботи двигуна, а після його зупинки подавання пального має припинятися. Такий принцип не потребує окремого ручного перемикача та робить кран важливою частиною штатної паливної системи.

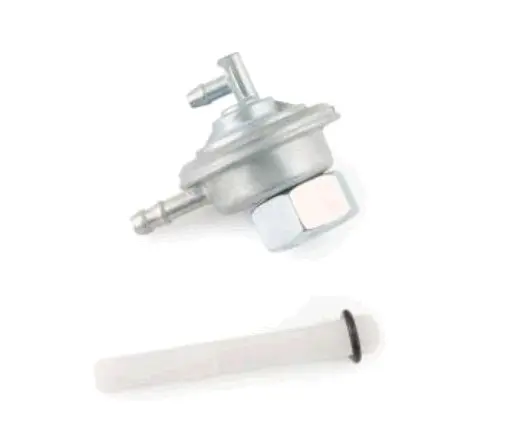

Деталь установлюється безпосередньо в бак і фіксується різьбовим з'єднанням із шестигранною гайкою. Конструкція має два зовнішні штуцери: один призначений для паливного шланга, другий — для вакуумної лінії. Усередину бака входить сітчастий фільтр з ущільнювальним кільцем, який затримує забруднення до надходження бензину в кран. Корпус оснащений діафрагмовою камерою, тому справність залежить як від вільного проходження пального, так і від герметичності вакуумного каналу.

Як працює кран

Коли двигун прокручується або працює, розрідження через тонкий шланг діє на діафрагму та відкриває паливний канал. Бензин проходить крізь сітчастий фільтр і надходить другим шлангом до карбюратора. За відсутності розрідження справний клапан залишається закритим. Якщо пальне надходить самовільно після зупинки двигуна, причиною може бути пошкодження діафрагми або порушення її посадки. Якщо розрідження утримується, але потік залишається слабким, перевіряють фільтр, канали крана та стан шлангів.

Коли потрібна заміна

• бензин не надходить до карбюратора, хоча вакуумна лінія справна та створює розрідження;
• подавання пального не припиняється після зупинки двигуна;
• кран не утримує розрідження, що вказує на втрату герметичності діафрагми;
• на корпусі, штуцерах або різьбовому з'єднанні є пошкодження чи сліди підтікання;
• після тривалого простою внутрішній клапан заклинив, а очищення каналів і фільтра не відновило нормальну роботу.

Що перевірити під час підбору

Назва Honda Tact охоплює кілька поколінь і модифікацій скутера, тому лише зазначення моделі недостатньо для безпомилкового вибору. Порівняйте нову деталь зі знятим краном: мають збігатися спосіб установлення в бак, розмір і крок різьби, габарит шестигранної гайки, напрямок штуцерів, їхній зовнішній діаметр і розташування відносно корпусу. Перевірте також довжину та форму фільтрувальної трубки, місце посадки ущільнювального кільця й вільний простір біля бака. Шланги повинні приєднуватися без надмірного розтягування, перегинів і натягу.

Поради щодо встановлення та перевірки

Перед демонтажем бак звільняють від пального, а ділянку навколо кріплення очищають, щоб забруднення не потрапили всередину. Кран установлюють із відповідним ущільненням, після чого приєднують паливний і вакуумний шланги за схемою конкретного скутера. Шланги прокладають без заломів і надійно фіксують на штуцерах. Надмірне зусилля на гайці небажане, оскільки може пошкодити різьбу, ущільнення або корпус.

Після монтажу спочатку перевіряють сухість з'єднання з баком і місць приєднання шлангів. Функціональну перевірку виконують відповідно до принципу дії клапана: без розрідження бензин не повинен вільно виходити через паливний штуцер, а після подавання розрідження потік має відкритися та бути рівномірним. Одночасно контролюють, чи утримує вакуумна камера розрідження. Така перевірка допомагає відрізнити несправність крана від засмічення шланга, проблем із вакуумною лінією або несправності карбюратора.

Практичні переваги

• вакуумне керування відкриває подавання під час роботи двигуна та закриває його після зникнення розрідження;
• сітчастий фільтр на вході затримує забруднення до їх потрапляння в канали крана й карбюратор;
• різьбове кріплення із шестигранною гайкою дає змогу встановити кран у передбачене посадкове місце бака;
• окремі паливний і вакуумний штуцери забезпечують штатну схему під'єднання Honda Tact.

Кран призначений для ремонту паливної системи Honda Tact за умови збігу виконання зі знятою деталлю. Ретельне порівняння різьби, фільтра, штуцерів та їх орієнтації особливо важливе: різні версії Tact можуть мати відмінні варіанти кріплення, тому перевірка конструкції перед вибором допомагає уникнути перероблення шлангів і посадкового місця.
