Важіль приводу зчеплення веломотора

Важіль приводу зчеплення веломотора

Компактна деталь механічного приводу, яка встановлюється зовні двигуна та з’єднує трос керування з валом вимкнення зчеплення. Коли водій натискає рукоятку на кермі, натяг троса повертає важіль на двигуні. Далі зусилля через вал і штовхач передається до натискної частини зчеплення, роз’єднуючи двигун і приводний ланцюг. Після відпускання рукоятки зчеплення знову передає крутний момент на привод велосипеда.

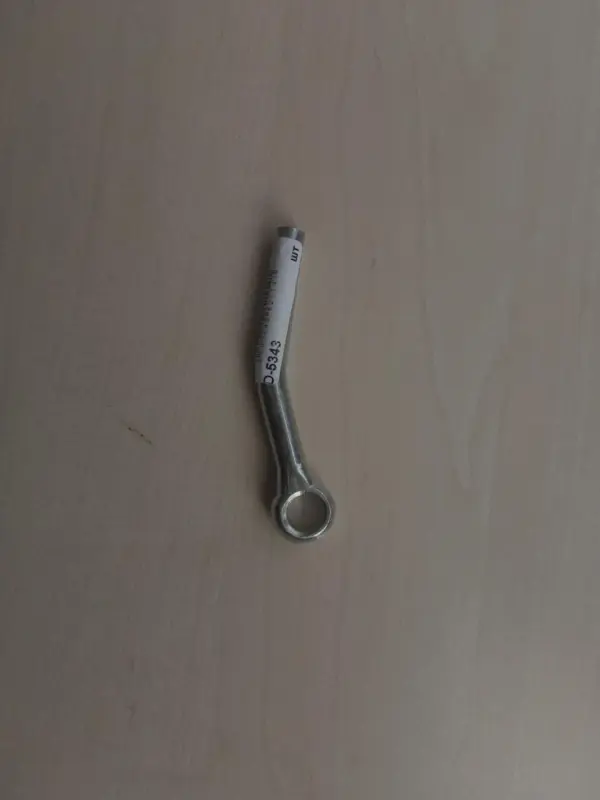

Важіль має вигнутий профіль і круглий посадковий отвір на одному кінці. Така форма розрахована на встановлення на вал приводу зчеплення та переміщення в обмеженому просторі біля кришки ведучої зірочки. Деталь застосовують під час ремонту механізму, якщо попередній важіль деформований, пошкоджений біля посадкового отвору, нещільно утримується на валу або вже не забезпечує потрібного ходу за справного й правильно відрегульованого троса.

Що перевірити під час вибору

У веломоторах трапляються зовні подібні важелі та різні способи їх з’єднання з валом. Тому підбір виконують за демонтованою деталлю і фактичною конструкцією двигуна, а не лише за загальним позначенням моторного комплекту. Порівняйте форму вигину, загальну довжину, діаметр і виконання посадкового отвору, розташування кінця для приєднання троса, а також спосіб фіксації на валу. Новий важіль має вільно розміщуватися біля кришки, не торкатися рами, педалей, ланцюга та інших деталей у всьому діапазоні переміщення.

• Посадка на вал: перевірте діаметр отвору, форму спряжених поверхонь і наявність шліців або іншого передбаченого з’єднання.
• Геометрія: зіставте довжину плеча та кут вигину зі старим важелем. Ці параметри впливають на напрямок руху троса і доступний хід приводу.
• Кріплення троса: переконайтеся, що штатний наконечник або фіксатор підходить до кінця важеля й утримує трос без перекосу.
• Вільний простір: до остаточного складання поверніть важіль вручну та перевірте відсутність контакту з кришкою двигуна, ланцюгом і велосипедними компонентами.
• Стан суміжних деталей: одночасно огляньте трос, оболонку, вал вимкнення зчеплення та штовхач. Зношення цих частин може залишити несправність навіть після встановлення нового важеля.

Встановлення та регулювання

Перед монтажем двигун вимикають і дають йому охолонути. Стару деталь знімають, зберігаючи положення важеля відносно вала як орієнтир для складання. Посадкову ділянку очищають, перевіряють вал на зношення та встановлюють новий важіль так, щоб трос проходив плавно, без різких перегинів. Спосіб запресування або фіксації обирають відповідно до конструкції конкретного вала: у різних виконаннях з’єднання може відрізнятися, тому надмірне ударне зусилля неприпустиме.

Після приєднання троса регулюють його натяг із невеликим вільним ходом, кілька разів натискають рукоятку та перевіряють повне повернення важеля. За натиснутої рукоятки двигун має від’єднуватися від приводу, а після відпускання — знову передавати зусилля без мимовільного прослизання. Якщо діапазону регулювання недостатньо, потрібно перевірити положення важеля на валу, стан троса, кулачкового вала, штовхача та регулювального механізму самого зчеплення.

Ця деталь призначена для обслуговування веломотора з тросовим керуванням зчепленням за умови збігу посадки та геометрії. Точне порівняння з демонтованим важелем перед монтажем допомагає зберегти правильну траєкторію троса, достатній хід вимкнення та вільне повернення приводу після кожного натискання.
