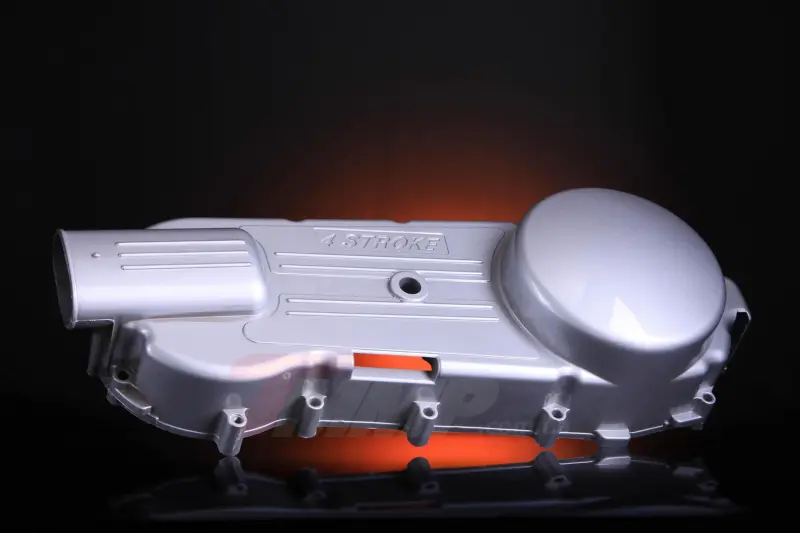

Кришка варіатора 4T GY6 125/150 для 12/13-дюймового колеса (152QMI, 157QMJ)

Кришка варіатора 4T GY6 125/150

Корпусна кришка призначена для трансмісійного відсіку чотиритактних скутерів із двигунами сімейства GY6 класу 125/150 см³. Виконання розраховане на версії з 12- або 13-дюймовим колесом і застосовується з двигунами, що мають позначення 152QMI та 157QMJ. Деталь закриває простір, у якому працюють варіатор і приводний ремінь, тому справний корпус захищає розташовані всередині компоненти від дорожнього пилу, бруду та води.

Призначення та конструкція

Кришка утворює зовнішню частину корпусу пасової трансмісії. Її форма відповідає розташуванню компонентів варіатора, а кругла опукла частина створює потрібний внутрішній простір у задній зоні корпусу. Передбачені конструкцією канали беруть участь у проходженні повітря через закритий відсік. Уздовж периметра розташовані кріпильні виступи й отвори, через які деталь з’єднується з картером двигуна.

Така кришка потрібна в разі появи тріщин, деформації, пошкодження посадкового контуру або кріпильних точок старої деталі. Порушена геометрія може заважати щільному встановленню, а дефекти корпусу — відкривати забрудненням доступ до ременя та варіатора. Заміну також виконують після механічного удару або ремонту трансмісії, якщо попередня кришка більше не стає на місце без перекосу.

Як перевірити сумісність

Позначення GY6 125/150 визначає сімейство двигуна, проте самого згадування GY6 недостатньо для точного вибору. Ця версія належить до двигунів 152QMI та 157QMJ у виконанні під 12/13-дюймове колесо. Варіанти для коліс іншого розміру можуть відрізнятися довжиною корпусу, контуром, розташуванням отворів і внутрішніми проміжками, тому вважати їх взаємозамінними без порівняння не можна.

Перед замовленням визначте код установленого двигуна та перевірте розмір колеса скутера. Далі порівняйте нову кришку зі знятою деталлю за загальною довжиною та обрисом, кількістю і положенням кріпильних отворів, розташуванням круглого виступу, центральних отворів і вентиляційної частини. Усі точки з’єднання мають збігатися без зміщення. Особливо уважного добору потребує техніка, на якій двигун або трансмісійний картер уже замінювали: фактична конфігурація такого скутера може відрізнятися від стандартного оснащення моделі.

Практичні особливості

• Закритий корпус трансмісії: обмежує потрапляння дорожнього бруду, пилу та води до варіатора й ременя під час експлуатації.
• Вентиляційні канали: забезпечують передбачене конструкцією проходження повітря через відсік пасової трансмісії.
• Формовані кріпильні точки: дають змогу закріпити кришку вздовж контуру картера за повного збігу вибраного виконання з двигуном.
• Виконання для 12/13-дюймового колеса: допомагає відрізнити цю довгу версію від кришок GY6 для інших конфігурацій ходової частини.

Установлення та перевірка після заміни

Монтаж виконують після очищення сполучуваних поверхонь і перевірки стану різьби, кріплення та ущільнення. Кришка повинна вільно зайняти своє положення за всіма посадковими точками; притягувати болтами деталь, яка не збігається з картером, не можна. Кріплення встановлюють у штатні місця та затягують рівномірно, не допускаючи перекосу корпусу. Момент затягування визначають за сервісними даними конкретного скутера, щоб не пошкодити різьбу та кріпильні виступи.

Після складання перевірте прилягання корпусу вздовж усього контуру, відсутність контакту з рухомими компонентами та стороннього шуму під час роботи двигуна. Правильно підібрана кришка відновлює штатне закриття трансмісійного відсіку й підходить для ремонту скутера з чотиритактним двигуном 152QMI або 157QMJ, колесом 12 чи 13 дюймів і відповідною геометрією картера.
