Комплект шайб редуктора EVO для мотокоси St FS55

Комплект шайб редуктора EVO для мотокоси St FS55

Комплект призначений для обслуговування кріплення різального оснащення на вихідному боці редуктора мотокоси St FS55. Профільні шайби та супутні деталі беруть участь у встановленні ножа або іншого передбаченого для конкретної конфігурації оснащення, розміщуючись на вихідному валу в заданій послідовності. Набір стане у пригоді під час ремонту кріпильної частини редуктора, втрати окремих деталей, пошкодження посадкових поверхонь або відновлення раніше розібраного з’єднання.

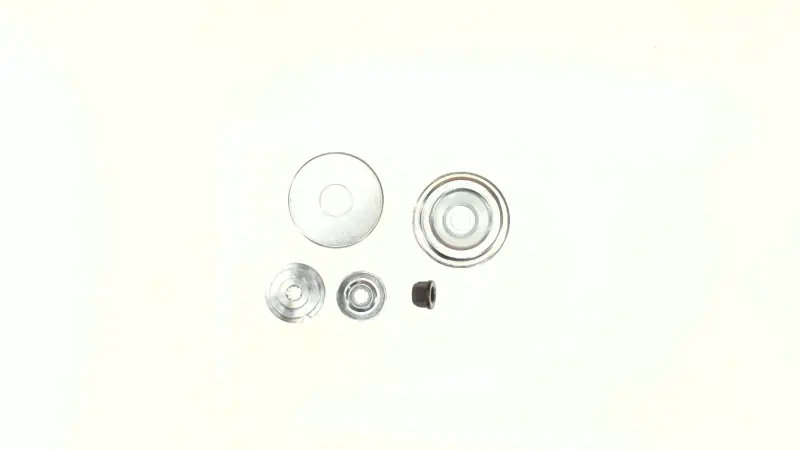

Деталі мають різну форму та призначення, тому їх не можна розглядати як взаємозамінні плоскі шайби загального застосування. Комплект містить кілька круглих елементів із центральними отворами й різним профілем посадкових поверхонь, а також окрему невелику кріпильну деталь. Така конфігурація розрахована на спільне встановлення в зоні кріплення різального інструмента. Правильний порядок складання допомагає розташувати оснащення відносно вихідного вала та підготувати з’єднання до штатної фіксації.

Призначення та критерії вибору

Головний орієнтир під час підбору — модель мотокоси St FS55 і конструкція встановленого на ній редуктора. Перед замовленням потрібно зняти різальне оснащення та зіставити старі деталі з комплектом за кількістю, зовнішнім контуром, формою центральних отворів, глибиною чашоподібних ділянок і розташуванням посадкових сходинок. Особливо уважно перевіряють профіль деталей, що безпосередньо прилягають до вихідного вала й різального інструмента: зовні подібні шайби для інших редукторів можуть відрізнятися посадкою.

• Тип товару: комплект профільних шайб і кріпильних деталей для редуктора мотокоси.
• Застосування: обслуговування та ремонт зони встановлення різального оснащення.
• Заявлена сумісність: мотокоса St FS55.
• Позначення серії: EVO.
• Місце встановлення: вихідна частина редуктора, де закріплюється різальний інструмент.
• Умова правильного підбору: збіг моделі редуктора, профілю отворів, посадкових поверхонь і складу раніше встановленого кріплення.

Установлення під час обслуговування редуктора

Роботи виконують за повністю зупиненого двигуна та нерухомого різального оснащення. Перед розбиранням варто зафіксувати послідовність розташування старих шайб: елементи різного профілю мають повернутися на свої місця та бути зорієнтовані потрібним боком. Для зняття й установлення кріплення вихідний вал блокують через передбачений отвір у редукторі відповідним стопорним інструментом. На FS55 кріпильна гайка різального оснащення має ліву різьбу: згідно з інструкцією моделі її відкручують за годинниковою стрілкою.

Посадкові місця перед складанням очищають від трави, землі та залишків забруднень. Кожну деталь установлюють без перекосу, перевіряючи, чи центральний отвір повністю сів на відповідну ділянку вала, а чашоподібні та ступінчасті поверхні не перевернуті. Порядок деталей обирають за схемою конкретної версії мотокоси й типом різального оснащення. Довільна перестановка шайб, установлення невідповідної гайки або спроба компенсувати розбіжність додатковими прокладками неприпустимі.

Після складання перевіряють щільність фіксації, відсутність помітного осьового люфту та вільне обертання встановленого оснащення без перекосу й торкання захисних деталей. Інструмент, яким блокували вал, обов’язково виймають до запуску двигуна. Якщо старі деталі деформовані, тріснули, мають пошкоджені посадкові грані або комплект на машині неповний, набір EVO дає змогу відновити штатну конфігурацію кріплення за умови точного збігу редуктора з виконанням St FS55.
