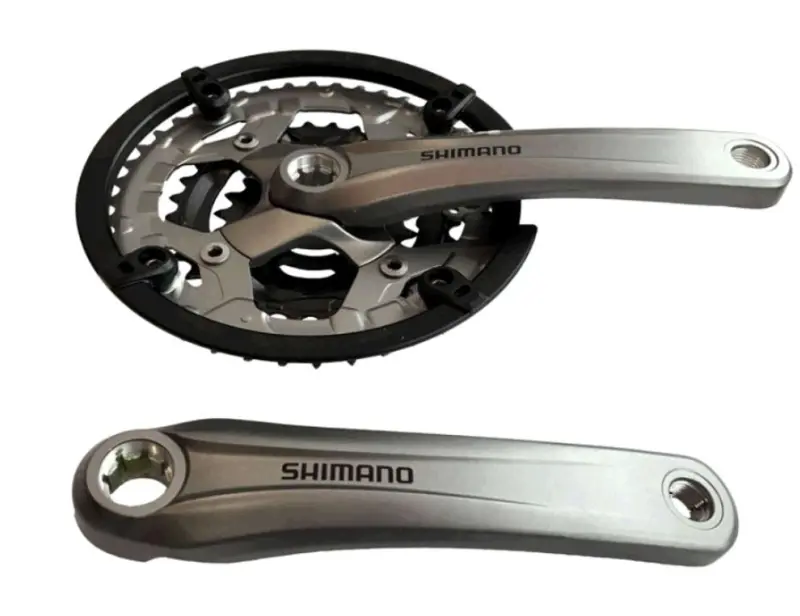

Система шатунів Shimano FC-T4010 48/36/26T Octalink, срібляста

Система шатунів Shimano FC-T4010 48/36/26T

Потрійна система шатунів призначена для туристичних, міських та інших велосипедів із трансмісією 3×9. Поєднання передніх зірок на 48, 36 і 26 зубців утворює три діапазони передач: велика зірка підходить для підтримання швидкості на рівній дорозі, середня зручна для щоденної їзди зі змінним темпом, а мала допомагає обрати легшу передачу на підйомі. Позначення 48/36/26T вказують кількість зубців і не стосуються діаметра велосипедного колеса.

FC-T4010 встановлюється на вал каретки стандарту Octalink. Шліцьове з’єднання цієї моделі не можна замінити посадкою під квадрат без одночасного добору сумісної каретки. Для штатної конфігурації Shimano зазначає каретку BB-ES300 із валом завдовжки 126 мм, лінію ланцюга 50 мм і сумісність із каретковими стаканами завширшки 68 або 73 мм. Ці параметри особливо важливі під час заміни іншої системи: однакової кількості зірок недостатньо, якщо відрізняються стандарт вала, його довжина або положення лінії ланцюга.

Конструкція та сумісність

• Три зірки 48/36/26T: забезпечують широкий вибір передавальних відношень для рівних ділянок, підйомів і поїздок із багажем.
• Трансмісія 3×9: система розрахована на роботу з дев’ятьма задніми передачами та ланцюгом Shimano HG для 9-швидкісного привода.
• Посадка Octalink: визначає сумісний тип каретки та має відповідати встановленому валу.
• Лінія ланцюга 50 мм: є орієнтиром для правильного положення зірок відносно касети й переднього перемикача.
• Кріплення зірок на чотирьох лапках: для моделі заявлені діаметри розташування кріпильних отворів 104/64 мм.
• Матеріали: шатуни та павук виготовлені з алюмінію, усі три зірки — зі сталі.
• Захисний диск: зовнішній бік великої зірки закритий кільцем, яке зменшує ймовірність контакту одягу із зубцями та ланцюгом.

Що перевірити перед установленням

Під час добору порівняйте модель попередньої системи, кількість передніх і задніх передач, стандарт кареткового вала, довжину вала, лінію ланцюга та довжину шатунів. FC-T4010 випускалася з шатунами різної довжини, тому цей розмір потрібно уточнити для конкретної позиції та зіставити з попередньою деталлю. Також перевірте, чи підтримує передній перемикач велику зірку на 48 зубців і потрійну конфігурацію 48/36/26T. Рама має давати змогу виставити перемикач на потрібній висоті без перешкод.

Перед монтажем оцінюють стан каретки, різьби кріплення педалей, ланцюга, задніх зірок і переднього перемикача. Значно розтягнутий ланцюг або зношені компоненти трансмісії можуть погіршити перемикання навіть після встановлення нової системи. Після складання потрібно відрегулювати висоту й кут переднього перемикача, його обмежувачі та натяг троса, а потім перевірити перехід ланцюга між усіма трьома зірками без навантаження і під час контрольної поїздки.

Shimano FC-T4010 48/36/26T підходить для ремонту або оновлення велосипеда, якому потрібен широкий діапазон передач зі збереженням 9-швидкісної схеми та потрійної системи. Точна відповідність посадки Octalink і параметрів каретки дає змогу встановити шатуни в передбачене положення, а коректне налаштування перемикача допомагає повноцінно використовувати весь діапазон передач.
