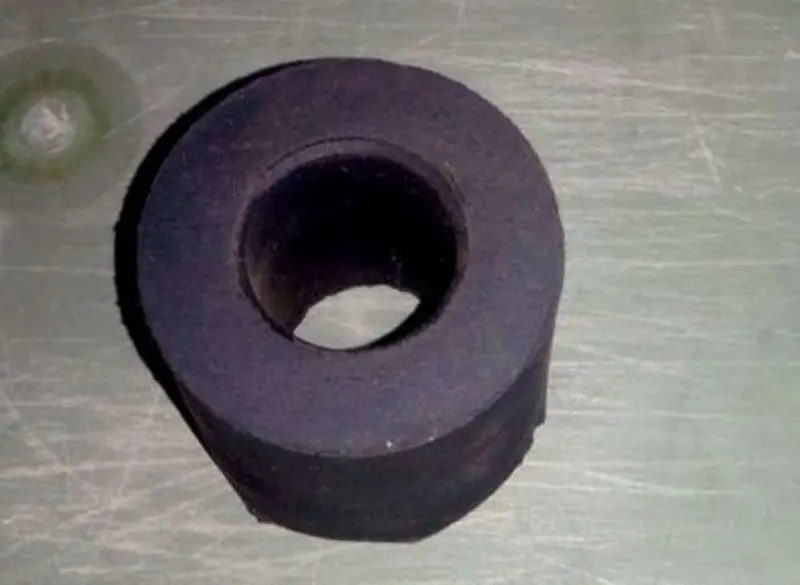

Сайлентблок відбійника маятникової вилки 40×37×20 мм для 4T GY6 50 SKY

Сайлентблок відбійника маятникової вилки SKY для GY6 50

Сайлентблок розміром 40×37×20 мм призначений для встановлення у відбійник маятникової вилки чотиритактного скутера GY6 50. Деталь виконує роль пружної опори в місці, де потрібно пом’якшити контакт суміжних частин і не допустити передавання жорсткого удару на кріплення. Циліндрична форма з центральним наскрізним отвором відповідає монтажу в підготовлене посадкове місце з кріпленням або віссю, передбаченими конструкцією.

Розміри та призначення

Розмірний запис розшифровується як D×L×d: зовнішній діаметр становить 40 мм, загальна довжина — 37 мм, діаметр центрального отвору — 20 мм. Усі три параметри потрібно перевіряти одночасно. Збігу лише зовнішнього діаметра недостатньо: надто довга деталь може виступати з посадки, а невідповідність внутрішнього отвору не дасть правильно встановити штатне кріплення. Сайлентблок належить до деталей маятника та розрахований на використання у відбійнику маятникової вилки, тому його не варто підбирати замість зовні подібної втулки двигуна або амортизатора.

Основний орієнтир щодо застосування — китайські чотиритактні скутери сімейства GY6 50 з об’ємом двигуна 50 см³. До переліку сумісних позначень належать двигуни 139QMA, 1P39QMA, 139QMB та 1P39QMB. Така прив’язка допомагає визначити клас техніки, проте не замінює вимірювання посадкового місця: на скутерах з однаковим типом двигуна можуть використовуватися різні рами, вилки та варіанти кріплень.

Як перевірити сумісність

• Виміряйте зовнішній діаметр старої деталі або посадки. Для цієї моделі потрібно 40 мм; вимір бажано виконувати в кількох напрямках, особливо якщо демонтований сайлентблок деформований.
• Перевірте монтажну довжину. Значення 37 мм порівнюють із шириною місця встановлення та довжиною знятої деталі без урахування напливів або розривів, що виникли внаслідок зношення.
• Зіставте центральний отвір. Його номінальний діаметр дорівнює 20 мм. Кріплення має відповідати конструкції маятникової вилки та проходити без примусового розточування сайлентблока.
• Уточніть місце застосування. Ця позиція призначена саме для відбійника маятникової вилки 4T GY6 50. Однаковий розмір іншої втулки ще не означає однакового призначення.

Коли деталь потребує заміни

Перевірка сайлентблока потрібна при появі стуку в зоні маятникової вилки, помітному бічному люфті, зміщенні деталі в посадці або пошкодженні її пружної частини. Підставою для заміни також є тріщини, розриви, значна залишкова деформація та збільшення проміжку навколо центрального кріплення. Перед ремонтом необхідно оглянути не лише сайлентблок, а й посадкове місце: зношена або деформована поверхня не забезпечить правильного утримання нової деталі.

Рекомендації зі встановлення

Монтаж виконують на очищеній посадковій поверхні, без перекосу та пошкодження крайок. Зусилля потрібно прикладати рівномірно відповідною оправкою, дотримуючись вимог до ремонту конкретної моделі скутера. Удари безпосередньо по краю здатні деформувати деталь ще до початку експлуатації. Після встановлення перевіряють положення сайлентблока, вільне розміщення кріплення та відсутність ненормального бічного переміщення маятникової вилки.

Ця модель підходить для планового відновлення відбійника маятникової вилки GY6 50, коли потрібні розміри 40×37×20 мм. Перед замовленням достатньо зіставити три розміри, тип техніки й точне місце монтажу зі знятою деталлю — такий підхід допоможе не переплутати її зі схожою, але функціонально іншою втулкою.
