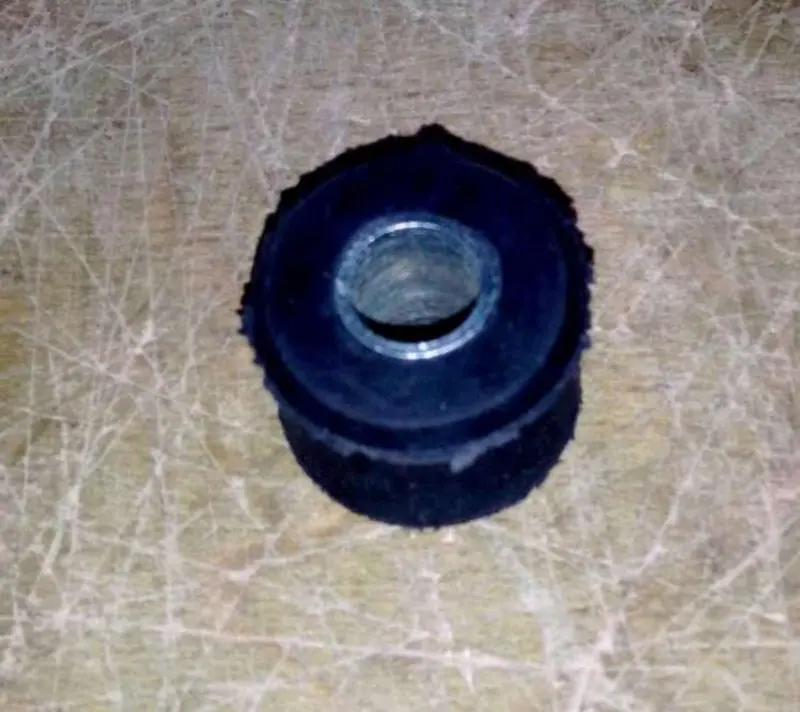

Сайлентблок амортизатора з внутрішнім діаметром 10 мм

Сайлентблок амортизатора з внутрішнім діаметром 10 мм

Деталь призначена для ремонту кріплення амортизатора мототехніки. Сайлентблок установлюється у вушко та утворює проміжне з’єднання між амортизатором і кріпленням підвіски. Він забезпечує потрібну рухливість у місці монтажу, пом’якшує передавання ударів і вібрацій та запобігає безпосередньому контакту спряжених металевих деталей.

Призначення та конструкція

Сайлентблок має форму кільцевої втулки з центральною металевою вставкою. Внутрішній діаметр становить 10 мм. Цей розмір стосується отвору під кріплення та є одним із головних параметрів добору. Деталь використовують, коли встановлена втулка амортизатора зносилася, деформувалася або втратила щільну посадку у вушку, проте сам амортизатор залишається придатним до подальшої експлуатації.

Справний сайлентблок утримує кріплення без зайвого бічного переміщення та дає амортизатору змогу працювати у передбаченій точці підвіски. Ознаками зношення можуть бути люфт, стукіт у зоні кріплення, перекошення втулки або помітне зміщення вушка відносно кріплення. Перед ремонтом потрібно переконатися, що джерелом люфту є саме сайлентблок, а отвори кронштейна, кріпильні деталі та вушко амортизатора не мають критичного вироблення.

Що перевірити під час добору

Внутрішнього діаметра 10 мм недостатньо для остаточного визначення сумісності. Амортизаторні втулки з однаковим отвором можуть відрізнятися зовнішнім діаметром, загальною шириною, формою бічних поверхонь і посадковим профілем. Тому нову деталь добирають за зразком демонтованого сайлентблока та фактичними розмірами вушка амортизатора.

• Внутрішній діаметр: 10 мм; його потрібно зіставити з діаметром штатного кріплення.
• Зовнішній розмір: має відповідати посадковому отвору вушка без вільного переміщення та надмірного натягу.
• Ширина: порівнюється зі старою втулкою та відстанню між сторонами кронштейна.
• Форма: потрібно перевірити профіль корпусу, наявність виступних країв і розташування центральної вставки.
• Місце монтажу: слід урахувати, для якого вушка амортизатора добирається деталь, адже верхнє та нижнє кріплення можуть відрізнятися.

Перед замовленням зняту деталь варто очистити та виміряти штангенциркулем, не враховуючи деформовані задирки. Якщо старий сайлентблок зруйнований, додатково вимірюють посадкове місце амортизатора та штатне кріплення. Добір лише за моделлю мототехніки без перевірки розмірів небажаний: конструкція підвіски й установлені амортизатори могли відрізнятися залежно від версії техніки або попереднього ремонту.

Установлення та перевірка після ремонту

Роботи виконують на надійно зафіксованій техніці з розвантаженим кріпленням амортизатора. Зношену втулку видаляють обережно, щоб не пошкодити вушко. Нову деталь установлюють рівно, без перекошення, застосовуючи відповідну оправку та прикладаючи зусилля до ділянки, призначеної для запресовування. Удари по центральній вставці або монтаж невідповідним інструментом можуть порушити посадку.

Після складання перевіряють положення амортизатора, відсутність бічного затискання та вільного люфту, а кріплення затягують відповідно до вимог посібника конкретної техніки. Далі підвіску кілька разів плавно навантажують і повторно оглядають з’єднання. Правильно дібраний сайлентблок має стабільно сидіти у вушку, не витискатися назовні та не зміщуватися разом із кріпленням. Ця позиція підходить для ремонту лише за умови збігу внутрішнього діаметра 10 мм та інших посадкових параметрів.
