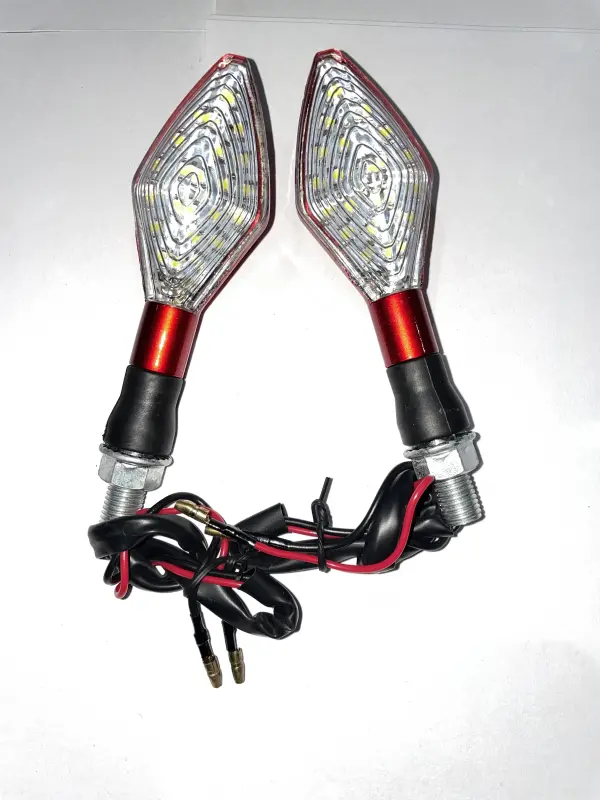

Світлодіодний покажчик повороту JS «Човник», 15 LED, біле скло

Світлодіодний покажчик повороту JS «Човник»

Покажчик повороту призначений для мотоциклів, скутерів, мопедів та іншої мототехніки, якщо його конструкція й параметри підключення відповідають місцю встановлення. Модель має видовжену форму «човник»: такий корпус можна використати для заміни пошкодженого поворотника або оновлення світлотехніки під час ремонту. Під білим прозорим склом розташовано 15 світлодіодів, розподілених по площі розсіювача.

Поворотник повідомляє іншим учасникам руху про запланований маневр. Справна робота цього приладу особливо важлива під час перестроювання та повороту, тому деталь зазвичай замінюють у разі пошкодження скла, корпусу, кріплення, дротів або нестабільного світіння. Світлодіодне виконання потрібно враховувати окремо: схема конкретної мототехніки має коректно працювати зі встановленим типом покажчиків і забезпечувати нормальний режим блимання.

Конструкція та особливості виконання

• 15 світлодіодів розміщені всередині фігурного розсіювача та утворюють світну ділянку вздовж його контуру;
• біле прозоре скло закриває світлодіодну частину та зберігає нейтральний вигляд поворотника у вимкненому стані;
• корпус має характерну видовжену форму «човник» із загостреною верхньою частиною;
• у нижній частині передбачена різьбова шпилька з гайкою для фіксації на кронштейні або іншому відповідному посадковому місці;
• гнучка чорна ділянка між корпусом і кріпленням дає поворотнику змогу відхилятися за невеликого механічного впливу;
• для підключення виведено два дроти з контактними наконечниками.

Що перевірити перед вибором

Назва «човник» описує форму корпусу, але не визначає сумісність з усіма моделями техніки. Спочатку зіставте загальну довжину й ширину поворотника, його положення відносно облицювання, тип посадкового отвору та вільний простір за кронштейном. Різьбова частина повинна проходити у передбачений отвір, а гайка — надійно фіксувати деталь без перекосу. Точні розміри та крок різьби потрібно порівняти зі знятим поворотником або виміряти безпосередньо на місці встановлення.

Окремо перевірте напругу бортової системи, призначення дротів і схему підключення. Ці параметри не можна вибирати лише за формою корпусу. Якщо попередні покажчики мали інший тип джерела світла, після встановлення світлодіодної моделі частота блимання може залежати від реле поворотів та особливостей проводки конкретної техніки. До монтажу також визначте, потрібен один покажчик чи парне виконання, адже кількість одиниць у наборі слід уточнювати окремо.

Встановлення та перевірка

Перед роботою вимкніть живлення мототехніки та зніміть стару деталь, зберігши розташування дротів і кріплення для порівняння. Новий покажчик закріплюють через різьбову шпильку, спрямовуючи скло в потрібний бік і залишаючи достатньо місця для дротів. Гайку затягують так, щоб корпус не провертався, але без надмірного навантаження на основу та кронштейн. Дроти прокладають подалі від гарячих, рухомих і гострих частин, не допускаючи натягу біля місця виходу з корпусу.

Підключення виконують за схемою конкретного мотоцикла, скутера або мопеда. Після складання перевірте ввімкнення правого й лівого боку, однаковий темп блимання, надійність контактів і відсутність дотику корпусу до облицювання під час вібрації або повороту керма. Такий порядок допомагає завчасно виявити помилку підключення чи невдале положення деталі та завершити встановлення без повторного розбирання.

Модель JS із 15 LED та білим склом підійде для ремонту або зміни вигляду мотосвітлотехніки, коли збігаються розміри, різьбове кріплення й електричні параметри. Для точного вибору орієнтуйтеся на посадкове місце, схему проводки та характеристики техніки, а не лише на подібність форми.
